产品 / 紧固件 / 用于非开裂混凝土中承受重荷载的通孔锚栓 / ETA 7级认证。亚特兰蒂斯 C4-M螺杆,亚特兰蒂斯 C4-M夹片

用于非开裂混凝土中承受重荷载的通孔锚栓. ETA 7级认证。亚特兰蒂斯 C4-M螺杆,亚特兰蒂斯 C4-M夹片

评估与认证

彩盒件数外箱件数Technical Info.
M6 x 60 Ø62B2001.200

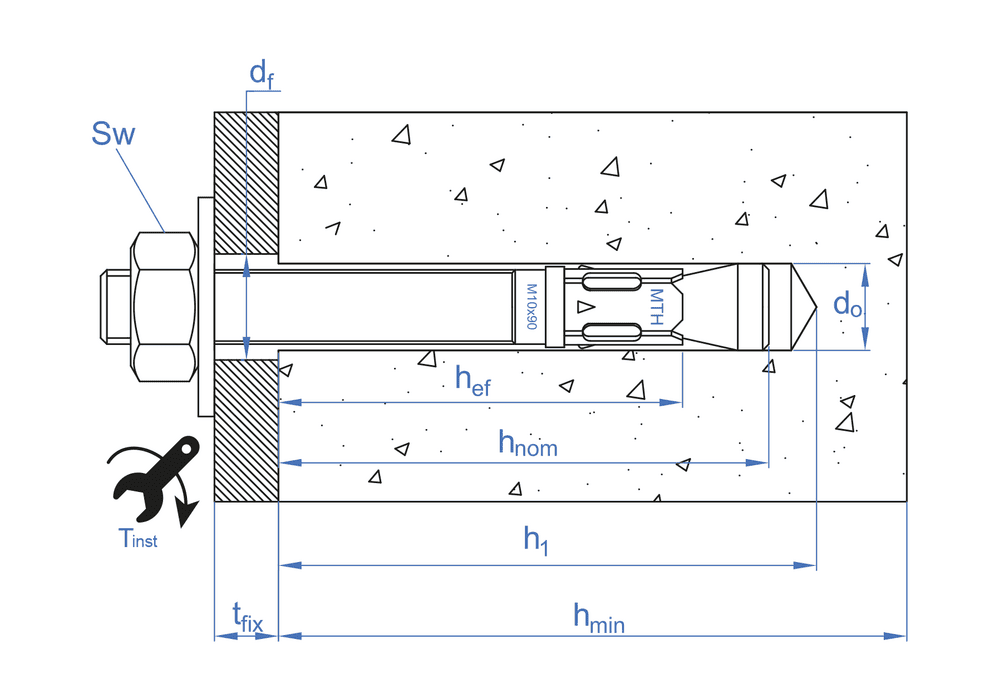

  • tfix - 最大夹具厚度2
  • SW-安装关键10
  • df - Ø 元件固定7
  • Tins - 扭矩 (Nm)7
  • hef - 有效深度40
  • hnom - 最小锚固深度50
  • h1 - 钻孔最小深度55
  • d0 - Ø 钻头6
  • hmin - Min. substrate thickness100
  • L- 长度60
M6 x 80 Ø622D2001.200
  • tfix - 最大夹具厚度22
  • SW-安装关键10
  • df - Ø 元件固定7
  • Tins - 扭矩 (Nm)7
  • hef - 有效深度40
  • hnom - 最小锚固深度50
  • h1 - 钻孔最小深度55
  • d0 - Ø 钻头6
  • hmin - Min. substrate thickness100
  • L- 长度80
M6 x 100 Ø642E200800
  • tfix - 最大夹具厚度42
  • SW-安装关键10
  • df - Ø 元件固定7
  • Tins - 扭矩 (Nm)7
  • hef - 有效深度40
  • hnom - 最小锚固深度50
  • h1 - 钻孔最小深度55
  • d0 - Ø 钻头6
  • hmin - Min. substrate thickness100
  • L- 长度100
M8 x 60 Ø83B100600
  • tfix - 最大夹具厚度3
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度35
  • hnom - 最小锚固深度50
  • h1 - 钻孔最小深度50
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度60
M8 x 75 Ø85C100600
  • tfix - 最大夹具厚度5
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度48
  • hnom - 最小锚固深度60
  • h1 - 钻孔最小深度65
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度75
M8 x 90 Ø820E100600
  • tfix - 最大夹具厚度20
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度48
  • hnom - 最小锚固深度60
  • h1 - 钻孔最小深度65
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度90
M8 x 115 Ø845G100400
  • tfix - 最大夹具厚度45
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度48
  • hnom - 最小锚固深度60
  • h1 - 钻孔最小深度65
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度115
M8 x 130 Ø860H100400
  • tfix - 最大夹具厚度60
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度48
  • hnom - 最小锚固深度60
  • h1 - 钻孔最小深度65
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度130
M8 x 155 Ø885J100200
  • tfix - 最大夹具厚度85
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度48
  • hnom - 最小锚固深度60
  • h1 - 钻孔最小深度65
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度155
M10 x 70 Ø103C100400
  • tfix - 最大夹具厚度3
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度42
  • hnom - 最小锚固深度54
  • h1 - 钻孔最小深度60
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness100
  • L- 长度70
M10 x 80 Ø1013D100400
  • tfix - 最大夹具厚度13
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度42
  • hnom - 最小锚固深度54
  • h1 - 钻孔最小深度60
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness100
  • L- 长度80
M10 x 90 Ø1010E100400
  • tfix - 最大夹具厚度10
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度55
  • hnom - 最小锚固深度67
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness110
  • L- 长度90
M10 x 100 Ø1020E100400
  • tfix - 最大夹具厚度20
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度55
  • hnom - 最小锚固深度67
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness110
  • L- 长度100
M10 x 120 Ø1040G50300
  • tfix - 最大夹具厚度40
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度55
  • hnom - 最小锚固深度67
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness110
  • L- 长度120
M10 x 140 Ø1060H50200
  • tfix - 最大夹具厚度60
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度55
  • hnom - 最小锚固深度67
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness110
  • L- 长度140
M10 x 150 Ø1070I50200
  • tfix - 最大夹具厚度70
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度55
  • hnom - 最小锚固深度67
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness110
  • L- 长度150
M10 x 160 Ø1080J50200
  • tfix - 最大夹具厚度80
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度55
  • hnom - 最小锚固深度67
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness110
  • L- 长度160
M10 x 170 Ø1090K50200
  • tfix - 最大夹具厚度90
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度55
  • hnom - 最小锚固深度67
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness110
  • L- 长度170
M10 x 210 Ø10130N50150
  • tfix - 最大夹具厚度130
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度55
  • hnom - 最小锚固深度67
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness110
  • L- 长度210
M12 x 90 Ø1213E50200
  • tfix - 最大夹具厚度13
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度50
  • hnom - 最小锚固深度60
  • h1 - 钻孔最小深度70
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness100
  • L- 长度90
M12 x 100 Ø128E50200
  • tfix - 最大夹具厚度8
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度65
  • hnom - 最小锚固深度77
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness130
  • L- 长度100
M12 x 110 Ø1218F50200
  • tfix - 最大夹具厚度18
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度65
  • hnom - 最小锚固深度77
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness130
  • L- 长度110
M12 x 130 Ø1238H50200
  • tfix - 最大夹具厚度38
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度65
  • hnom - 最小锚固深度77
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness130
  • L- 长度130
M12 x 140 Ø1248H50200
  • tfix - 最大夹具厚度48
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度65
  • hnom - 最小锚固深度77
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness130
  • L- 长度140
M12 x 160 Ø1268J50100
  • tfix - 最大夹具厚度68
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度65
  • hnom - 最小锚固深度77
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness130
  • L- 长度160
M12 x 180 Ø1288L50150
  • tfix - 最大夹具厚度88
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度65
  • hnom - 最小锚固深度77
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness130
  • L- 长度180
M12 x 200 Ø12108M50100
  • tfix - 最大夹具厚度108
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度65
  • hnom - 最小锚固深度77
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness130
  • L- 长度200
M12 x 220 Ø12128O50100
  • tfix - 最大夹具厚度128
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度65
  • hnom - 最小锚固深度77
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness130
  • L- 长度220
M12 x 250 Ø12158Q2550
  • tfix - 最大夹具厚度158
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度65
  • hnom - 最小锚固深度77
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness130
  • L- 长度250
M16 x 125 Ø163G25100
  • tfix - 最大夹具厚度3
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)120
  • hef - 有效深度84
  • hnom - 最小锚固深度104
  • h1 - 钻孔最小深度110
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness168
  • L- 长度125
M16 x 145 Ø1623I25100
  • tfix - 最大夹具厚度23
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)120
  • hef - 有效深度84
  • hnom - 最小锚固深度104
  • h1 - 钻孔最小深度110
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness168
  • L- 长度145
M16 x 170 Ø1648K2550
  • tfix - 最大夹具厚度48
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)120
  • hef - 有效深度84
  • hnom - 最小锚固深度104
  • h1 - 钻孔最小深度110
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness168
  • L- 长度170
M16 x 220 Ø1698O2550
  • tfix - 最大夹具厚度98
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)120
  • hef - 有效深度84
  • hnom - 最小锚固深度104
  • h1 - 钻孔最小深度110
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness168
  • L- 长度220
M16 x 250 Ø16128Q2550
  • tfix - 最大夹具厚度128
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)120
  • hef - 有效深度84
  • hnom - 最小锚固深度104
  • h1 - 钻孔最小深度110
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness168
  • L- 长度250
M16 x 280 Ø16158S2550
  • tfix - 最大夹具厚度158
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)120
  • hef - 有效深度84
  • hnom - 最小锚固深度104
  • h1 - 钻孔最小深度110
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness168
  • L- 长度280
M20 x 170 Ø2023K2040
  • tfix - 最大夹具厚度23
  • SW-安装关键30
  • df - Ø 元件固定22
  • Tins - 扭矩 (Nm)240
  • hef - 有效深度103
  • hnom - 最小锚固深度125
  • h1 - 钻孔最小深度135
  • d0 - Ø 钻头20
  • hmin - Min. substrate thickness206
  • L- 长度170
M20 x 220 Ø2073O2040
  • tfix - 最大夹具厚度73
  • SW-安装关键30
  • df - Ø 元件固定22
  • Tins - 扭矩 (Nm)240
  • hef - 有效深度103
  • hnom - 最小锚固深度125
  • h1 - 钻孔最小深度135
  • d0 - Ø 钻头20
  • hmin - Min. substrate thickness206
  • L- 长度220
M20 x 270 Ø20123S2040
  • tfix - 最大夹具厚度123
  • SW-安装关键30
  • df - Ø 元件固定22
  • Tins - 扭矩 (Nm)240
  • hef - 有效深度103
  • hnom - 最小锚固深度125
  • h1 - 钻孔最小深度135
  • d0 - Ø 钻头20
  • hmin - Min. substrate thickness206
  • L- 长度270
Suitable for indoor climbing equipment without corrosion. M12 recommended. Recommendations are according to UNE EN:959 2021.
260572
