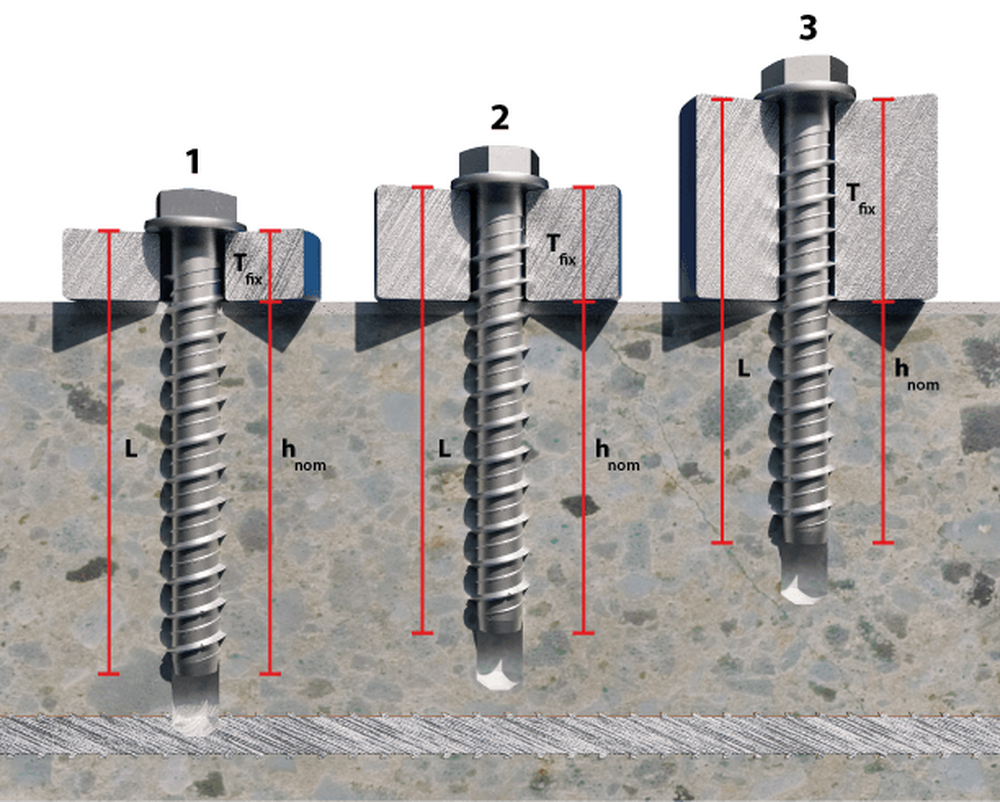

| | - tfix - 最大夹具厚度1/4"
- SW-安装关键7/16"
- df - Ø 元件固定3/8"
- Tins - 扭矩 (Nm)10
- hnom - 最小锚固深度1-1/2"
- h1 - 钻孔最小深度2"
- d0 - Ø 钻头1/4"
- hmin - Min. substrate thickness3-1/4"
- L- 长度1-3/4""
|
| | - tfix - 最大夹具厚度1/4"
- SW-安装关键7/16"
- df - Ø 元件固定3/8"
- Tins - 扭矩 (Nm)10
- hnom - 最小锚固深度1-3/4"
- h1 - 钻孔最小深度2-1/4"
- d0 - Ø 钻头1/4"
- hmin - Min. substrate thickness3-1/4"
- L- 长度2"
|
| | - tfix - 最大夹具厚度1"
- SW-安装关键7/16"
- df - Ø 元件固定3/8"
- Tins - 扭矩 (Nm)10
- hef - 有效深度1.16
- hnom - 最小锚固深度2"
- h1 - 钻孔最小深度2-3/8"
- d0 - Ø 钻头1/4"
- hmin - Min. substrate thickness3-1/4"
- L- 长度3"
|
| | - tfix - 最大夹具厚度2"
- SW-安装关键7/16"
- df - Ø 元件固定3/8"
- Tins - 扭矩 (Nm)10
- hef - 有效深度1.16
- hnom - 最小锚固深度2"
- h1 - 钻孔最小深度2-3/8"
- d0 - Ø 钻头1/4"
- hmin - Min. substrate thickness3-1/4"
- L- 长度4"
|
| | - tfix - 最大夹具厚度1/4"
- SW-安装关键9/16"
- df - Ø 元件固定1/2"
- Tins - 扭矩 (Nm)35
- hnom - 最小锚固深度1-1/2"
- h1 - 钻孔最小深度1-3/4"
- d0 - Ø 钻头3/8"
- hmin - Min. substrate thickness4"
- L- 长度1-3/4"
|
| | - tfix - 最大夹具厚度1/4"
- SW-安装关键9/16"
- df - Ø 元件固定1/2"
- Tins - 扭矩 (Nm)35
- hnom - 最小锚固深度2-1/4"
- h1 - 钻孔最小深度2-1/2"
- d0 - Ø 钻头3/8"
- hmin - Min. substrate thickness4"
- L- 长度2-1/2"
|
| | - tfix - 最大夹具厚度1/4"
- SW-安装关键9/16"
- df - Ø 元件固定1/2"
- Tins - 扭矩 (Nm)35
- hef - 有效深度1.49
- hnom - 最小锚固深度2-3/4"
- h1 - 钻孔最小深度3"
- d0 - Ø 钻头3/8"
- hmin - Min. substrate thickness4"
- L- 长度3"
|
| | - tfix - 最大夹具厚度1-1/4"
- SW-安装关键9/16"
- df - Ø 元件固定1/2"
- Tins - 扭矩 (Nm)35
- hef - 有效深度1.49
- hnom - 最小锚固深度2-3/4"
- h1 - 钻孔最小深度3"
- d0 - Ø 钻头3/8"
- hmin - Min. substrate thickness4"
- L- 长度4"
|
| | - tfix - 最大夹具厚度2-1/4"
- SW-安装关键9/16"
- df - Ø 元件固定1/2"
- Tins - 扭矩 (Nm)35
- hef - 有效深度1.49
- hnom - 最小锚固深度2-3/4"
- h1 - 钻孔最小深度3"
- d0 - Ø 钻头3/8"
- hmin - Min. substrate thickness4"
- L- 长度5"
|
| | - tfix - 最大夹具厚度3-1/4"
- SW-安装关键9/16"
- df - Ø 元件固定1/2"
- Tins - 扭矩 (Nm)35
- hef - 有效深度1.49
- hnom - 最小锚固深度2-3/4"
- h1 - 钻孔最小深度3"
- d0 - Ø 钻头3/8"
- hmin - Min. substrate thickness4"
- L- 长度6"
|
| | - tfix - 最大夹具厚度1/4"
- SW-安装关键3/4"
- df - Ø 元件固定5/8"
- Tins - 扭矩 (Nm)35
- hnom - 最小锚固深度2-3/4"
- h1 - 钻孔最小深度3-1/4"
- d0 - Ø 钻头1/2"
- hmin - Min. substrate thickness4-3/4"
- L- 长度3"
|
| | - tfix - 最大夹具厚度1"
- SW-安装关键3/4"
- df - Ø 元件固定5/8"
- Tins - 扭矩 (Nm)35
- hef - 有效深度1.6
- hnom - 最小锚固深度3"
- h1 - 钻孔最小深度3-3/8"
- d0 - Ø 钻头1/2"
- hmin - Min. substrate thickness4-3/4"
- L- 长度4"
|
| | - tfix - 最大夹具厚度2"
- SW-安装关键3/4"
- df - Ø 元件固定5/8"
- Tins - 扭矩 (Nm)35
- hef - 有效深度1.6
- hnom - 最小锚固深度3"
- h1 - 钻孔最小深度3-3/8"
- d0 - Ø 钻头1/2"
- hmin - Min. substrate thickness4-3/4"
- L- 长度5"
|
| | - tfix - 最大夹具厚度3"
- SW-安装关键3/4"
- df - Ø 元件固定5/8"
- Tins - 扭矩 (Nm)35
- hef - 有效深度1.6
- hnom - 最小锚固深度3"
- h1 - 钻孔最小深度3-3/8"
- d0 - Ø 钻头1/2"
- hmin - Min. substrate thickness4-3/4"
- L- 长度6"
|
| | - tfix - 最大夹具厚度4"
- SW-安装关键3/4"
- df - Ø 元件固定5/8"
- Tins - 扭矩 (Nm)35
- hef - 有效深度1.6
- hnom - 最小锚固深度3"
- h1 - 钻孔最小深度3-3/8"
- d0 - Ø 钻头1/2"
- hmin - Min. substrate thickness4-3/4"
- L- 长度8"
|
