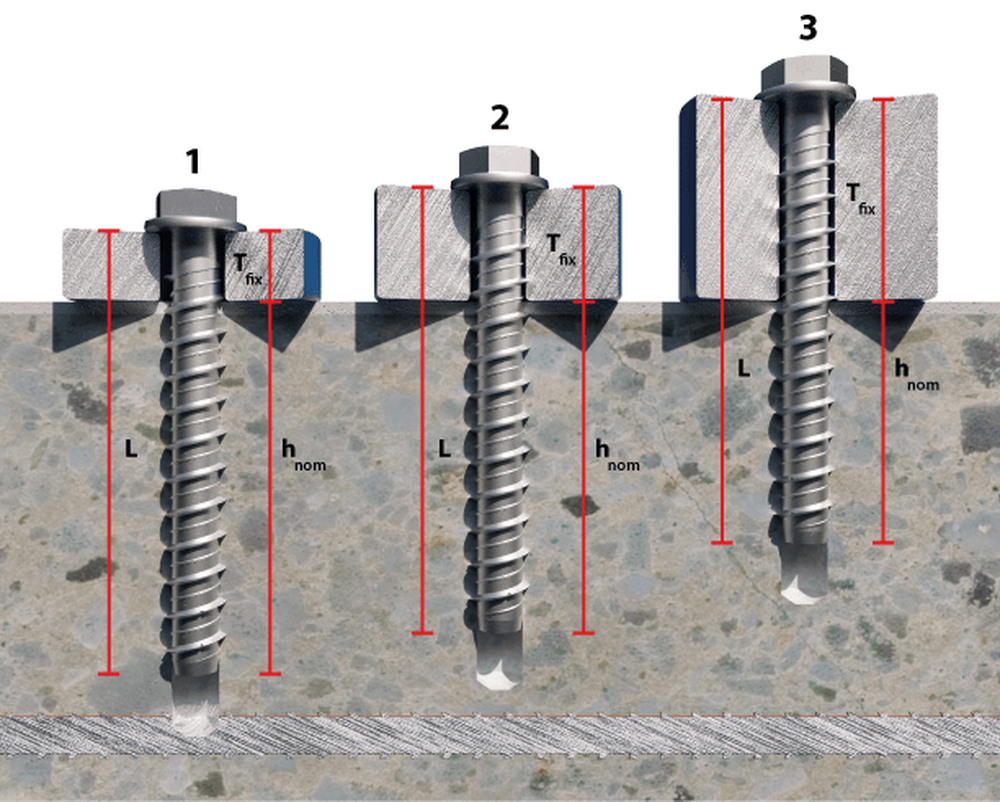

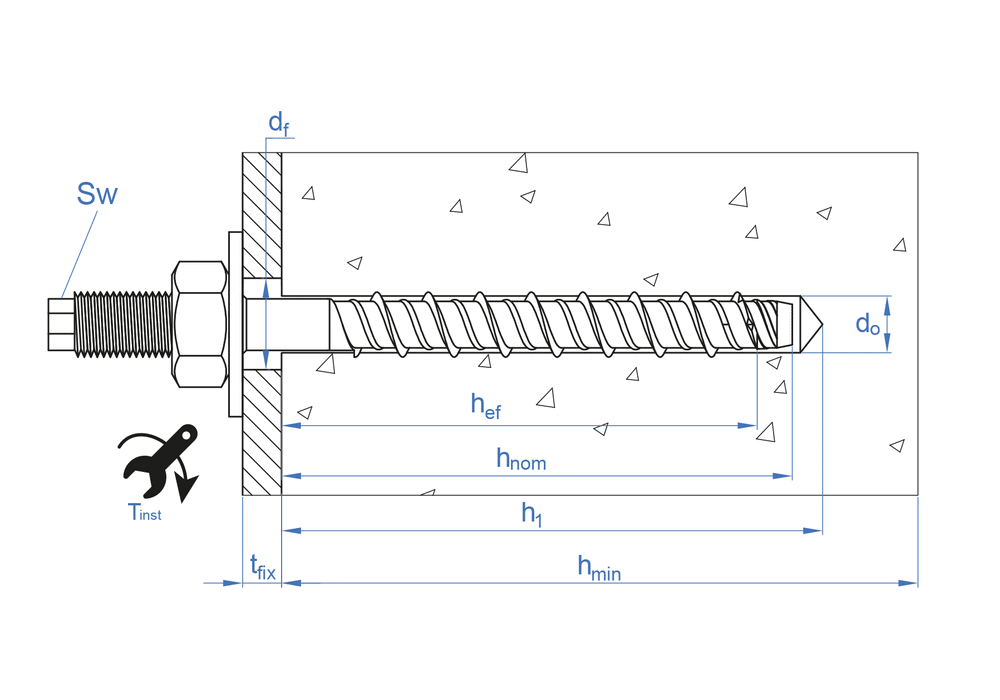

| |  - tfix - 最大夹具厚度36
- SW-安装关键5
- df - Ø 元件固定9
- Tins - 扭矩 (Nm)10
- hnom - 最小锚固深度55
- h1 - 钻孔最小深度60
- d0 - Ø 钻头6
- hmin - Min. substrate thickness100
- L- 长度100
|
| |  - tfix - 最大夹具厚度56
- SW-安装关键5
- df - Ø 元件固定9
- Tins - 扭矩 (Nm)10
- hnom - 最小锚固深度55
- h1 - 钻孔最小深度60
- d0 - Ø 钻头6
- hmin - Min. substrate thickness100
- L- 长度120
|
| |  - tfix - 最大夹具厚度36
- SW-安装关键7
- df - Ø 元件固定12
- Tins - 扭矩 (Nm)20
- hnom - 最小锚固深度65
- h1 - 钻孔最小深度75
- d0 - Ø 钻头8
- hmin - Min. substrate thickness100
- L- 长度110
|
| |  - tfix - 最大夹具厚度56
- SW-安装关键7
- df - Ø 元件固定12
- Tins - 扭矩 (Nm)20
- hnom - 最小锚固深度65
- h1 - 钻孔最小深度75
- d0 - Ø 钻头8
- hmin - Min. substrate thickness100
- L- 长度130
|
| |  - tfix - 最大夹具厚度25
- SW-安装关键8
- df - Ø 元件固定14
- Tins - 扭矩 (Nm)30
- hnom - 最小锚固深度75
- h1 - 钻孔最小深度95
- d0 - Ø 钻头10
- hmin - Min. substrate thickness120
- L- 长度120
|
| |  - tfix - 最大夹具厚度45
- SW-安装关键8
- df - Ø 元件固定14
- Tins - 扭矩 (Nm)30
- hnom - 最小锚固深度75
- h1 - 钻孔最小深度95
- d0 - Ø 钻头10
- hmin - Min. substrate thickness120
- L- 长度140
|
