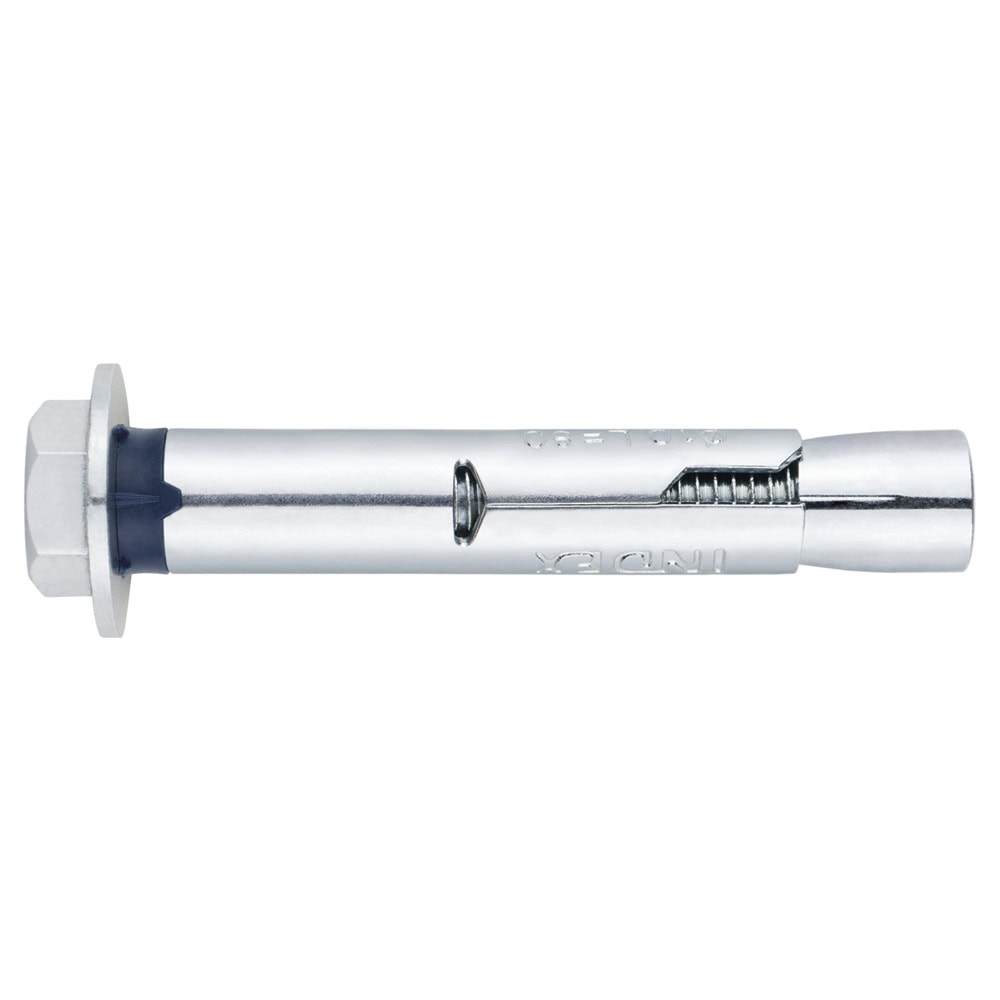

产品 / 紧固件 / 用于中等载荷的防旋转套筒锚固件 / 6.8级六角螺栓,ETA 7级认证

用于中等载荷的防旋转套筒锚固件. 6.8级六角螺栓,ETA 7级认证

评估与认证

尺寸痕迹编号钩环开口孔径最小销售单位彩盒件数外箱件数Technical Info.
M6 x 45 Ø802001.200

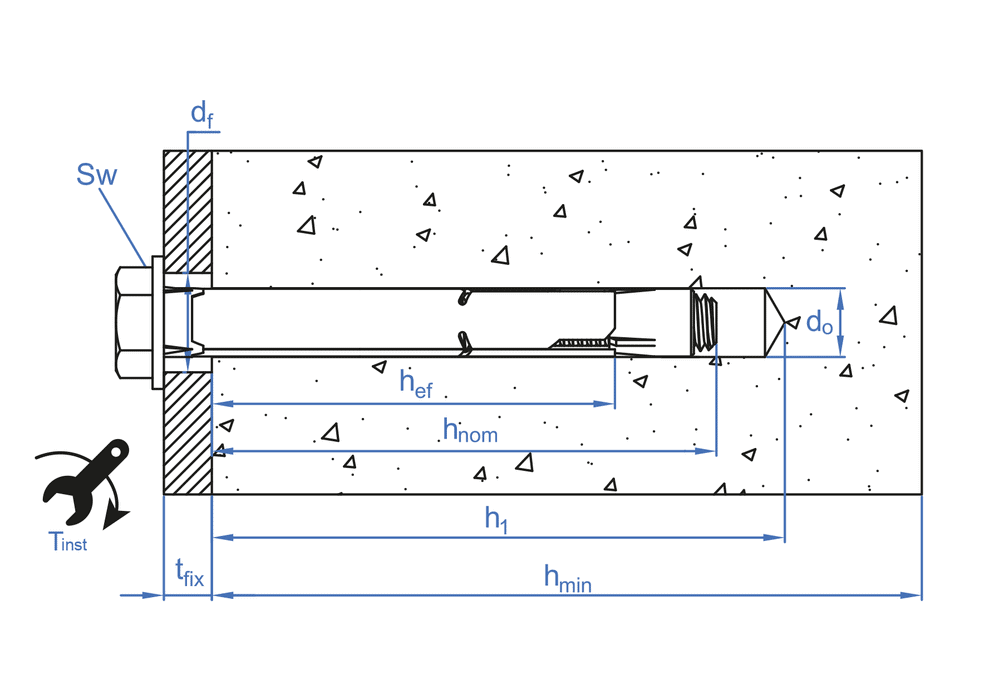

  • tfix - 最大夹具厚度5
  • SW-安装关键10
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)10
  • hef - 有效深度30
  • hnom - 最小锚固深度39
  • h1 - 钻孔最小深度45
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度45
M6 x 60 Ø80200800
  • tfix - 最大夹具厚度20
  • SW-安装关键10
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)10
  • hef - 有效深度30
  • hnom - 最小锚固深度39
  • h1 - 钻孔最小深度45
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度60
M6 x 45 Ø90200800
  • tfix - 最大夹具厚度5
  • SW-安装关键10
  • df - Ø 元件固定10
  • Tins - 扭矩 (Nm)10
  • hef - 有效深度30
  • hnom - 最小锚固深度39
  • h1 - 钻孔最小深度45
  • d0 - Ø 钻头9
  • hmin - Min. substrate thickness100
  • L- 长度45
M6 x 60 Ø90200800
  • tfix - 最大夹具厚度20
  • SW-安装关键10
  • df - Ø 元件固定10
  • Tins - 扭矩 (Nm)10
  • hef - 有效深度30
  • hnom - 最小锚固深度39
  • h1 - 钻孔最小深度45
  • d0 - Ø 钻头9
  • hmin - Min. substrate thickness100
  • L- 长度60
M8 x 60 Ø100100600
  • tfix - 最大夹具厚度5
  • SW-安装关键13
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度40
  • hnom - 最小锚固深度51
  • h1 - 钻孔最小深度60
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness100
  • L- 长度60
M8 x 80 Ø100100400
  • tfix - 最大夹具厚度27
  • SW-安装关键13
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度40
  • hnom - 最小锚固深度51
  • h1 - 钻孔最小深度60
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness100
  • L- 长度80
M8 x 60 Ø110100400
  • tfix - 最大夹具厚度5
  • SW-安装关键13
  • df - Ø 元件固定13
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度40
  • hnom - 最小锚固深度51
  • h1 - 钻孔最小深度60
  • d0 - Ø 钻头11
  • hmin - Min. substrate thickness100
  • L- 长度60
M8 x 80 Ø110100400
  • tfix - 最大夹具厚度27
  • SW-安装关键13
  • df - Ø 元件固定13
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度40
  • hnom - 最小锚固深度51
  • h1 - 钻孔最小深度60
  • d0 - Ø 钻头11
  • hmin - Min. substrate thickness100
  • L- 长度80
M10 x 70 Ø120100200
  • tfix - 最大夹具厚度5
  • SW-安装关键17
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度48
  • hnom - 最小锚固深度65
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness100
  • L- 长度70
M10 x 100 Ø12050200
  • tfix - 最大夹具厚度32
  • SW-安装关键17
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度48
  • hnom - 最小锚固深度65
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness100
  • L- 长度100
M10 x 70 Ø140100200
  • tfix - 最大夹具厚度5
  • SW-安装关键17
  • df - Ø 元件固定16
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度48
  • hnom - 最小锚固深度65
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头14
  • hmin - Min. substrate thickness100
  • L- 长度70
M10 x 100 Ø14050200
  • tfix - 最大夹具厚度32
  • SW-安装关键17
  • df - Ø 元件固定16
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度48
  • hnom - 最小锚固深度65
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头14
  • hmin - Min. substrate thickness100
  • L- 长度100
M12 x 80 Ø16050200
  • tfix - 最大夹具厚度5
  • SW-安装关键19
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)50
  • hef - 有效深度55
  • hnom - 最小锚固深度70
  • h1 - 钻孔最小深度80
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness110
  • L- 长度80
M12 x 110 Ø16050100
  • tfix - 最大夹具厚度37
  • SW-安装关键19
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)50
  • hef - 有效深度55
  • hnom - 最小锚固深度70
  • h1 - 钻孔最小深度80
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness110
  • L- 长度110
M16 x 110 Ø2002550
  • tfix - 最大夹具厚度15
  • SW-安装关键24
  • df - Ø 元件固定22
  • Tins - 扭矩 (Nm)140
  • hef - 有效深度72
  • hnom - 最小锚固深度92
  • h1 - 钻孔最小深度105
  • d0 - Ø 钻头20
  • hmin - Min. substrate thickness145
  • L- 长度110
M20 x 130 Ø2501545
  • tfix - 最大夹具厚度25
  • SW-安装关键30
  • df - Ø 元件固定27
  • Tins - 扭矩 (Nm)240
  • hef - 有效深度80
  • hnom - 最小锚固深度102
  • h1 - 钻孔最小深度130
  • d0 - Ø 钻头25
  • hmin - Min. substrate thickness160
  • L- 长度130
  • [ANTI-TURN FUNCTION] Anti-turn anchor for medium loads with hexagonal screw and expansion principle for solid materials. It has several anti-turn elements (cone, sleeve and rubber) that prevent the anchor from turning when installation begins, facilitating installation and ensuring optimal expansion and performance.
  • [WIDE RANGE OF APPLICATIONS] Suitable for secure anchoring in static or quasi-static applications such as fixing signs, shelves, panels, gantries, railings, awnings, fence posts, street furniture or seats in cinemas, theatres and stadiums.
  • [CONCRETE AND OTHER MATERIALS] Suitable for fastening to solid materials such as concrete, reinforced concrete, stone or solid brick.
  • [GUARANTEED QUALITY] Made of zinc-coated steel, a high-quality, durable material that ensures solid, secure anchoring in indoor or outdoor environments with low humidity.
  • [EUROPEAN APPROVAL] Design patented by INDEX A Perfect Fixing and with ETA 18/0018 approval for non-structural uses in concrete.
  • Air conditioning units
  • Aerials
  • Street furniture
  • Railings
  • Balcony railings
  • Road railings
  • Wooden railings
  • Marquees
  • Tents
  • Signs
  • Banners
260665
