产品 / 紧固件 / 用于开裂和非开裂混凝土中承受重荷载的通孔锚栓 / ETA 1级认证,镀锌螺杆,不锈钢夹片

用于开裂和非开裂混凝土中承受重荷载的通孔锚栓. ETA 1级认证,镀锌螺杆,不锈钢夹片

评估与认证

尺寸最大固定厚度 [mm]基材最小厚度 [mm]轴标识(长度)最小销售单位彩盒件数外箱件数Technical Info.
M8 x 50 Ø82100A0100800

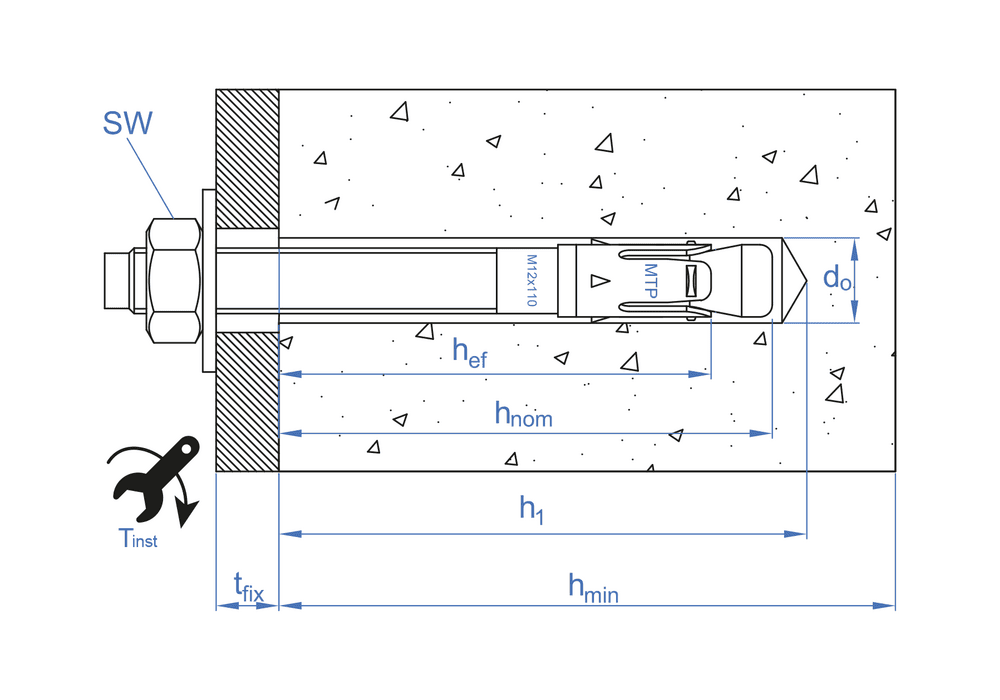

  • tfix - 最大夹具厚度2
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度30
  • hnom - 最小锚固深度37
  • h1 - 钻孔最小深度40
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度50
M8 x 75 Ø89100C0100600
  • tfix - 最大夹具厚度9
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度48
  • hnom - 最小锚固深度55
  • h1 - 钻孔最小深度60
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度75
M8 x 95 Ø829100E0100600
  • tfix - 最大夹具厚度29
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度48
  • hnom - 最小锚固深度55
  • h1 - 钻孔最小深度60
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度95
M8 x 115 Ø849100G0100400
  • tfix - 最大夹具厚度49
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度48
  • hnom - 最小锚固深度55
  • h1 - 钻孔最小深度60
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度115
M10 x 90 Ø1010120E0100400
  • tfix - 最大夹具厚度10
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)40
  • hef - 有效深度60
  • hnom - 最小锚固深度68
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness120
  • L- 长度90
M10 x 105 Ø1025120F050300
  • tfix - 最大夹具厚度25
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)40
  • hef - 有效深度60
  • hnom - 最小锚固深度68
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness120
  • L- 长度105
M10 x 115 Ø1035120G050200
  • tfix - 最大夹具厚度35
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)40
  • hef - 有效深度60
  • hnom - 最小锚固深度68
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness120
  • L- 长度115
M10 x 135 Ø1055120H050200
  • tfix - 最大夹具厚度55
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)40
  • hef - 有效深度60
  • hnom - 最小锚固深度68
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness120
  • L- 长度135
M10 x 165 Ø1085120K050200
  • tfix - 最大夹具厚度85
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)40
  • hef - 有效深度60
  • hnom - 最小锚固深度68
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness120
  • L- 长度165
M10 x 185 Ø10105120L050150
  • tfix - 最大夹具厚度105
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)40
  • hef - 有效深度60
  • hnom - 最小锚固深度68
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness120
  • L- 长度185
M12 x 80 Ø124100D050300
  • tfix - 最大夹具厚度4
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度50
  • hnom - 最小锚固深度60
  • h1 - 钻孔最小深度65
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness100
  • L- 长度80
M12 x 100 Ø124140E050200
  • tfix - 最大夹具厚度4
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度70
  • hnom - 最小锚固深度80
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness140
  • L- 长度100
M12 x 110 Ø1214140F050200
  • tfix - 最大夹具厚度14
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度70
  • hnom - 最小锚固深度80
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness140
  • L- 长度110
M12 x 120 Ø1224140G050200
  • tfix - 最大夹具厚度24
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度70
  • hnom - 最小锚固深度80
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness140
  • L- 长度120
M12 x 130 Ø1234140H050200
  • tfix - 最大夹具厚度34
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度70
  • hnom - 最小锚固深度80
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness140
  • L- 长度130
M12 x 150 Ø1254140I050100
  • tfix - 最大夹具厚度54
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度70
  • hnom - 最小锚固深度80
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness140
  • L- 长度150
M12 x 180 Ø1284140L050150
  • tfix - 最大夹具厚度84
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度70
  • hnom - 最小锚固深度80
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness140
  • L- 长度180
M12 x 200 Ø12104140M050150
  • tfix - 最大夹具厚度104
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度70
  • hnom - 最小锚固深度80
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness140
  • L- 长度200
M16 x 145 Ø1628170I025100
  • tfix - 最大夹具厚度28
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)100
  • hef - 有效深度85
  • hnom - 最小锚固深度97
  • h1 - 钻孔最小深度105
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness170
  • L- 长度145
M16 x 175 Ø1658170K02550
  • tfix - 最大夹具厚度58
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)100
  • hef - 有效深度85
  • hnom - 最小锚固深度97
  • h1 - 钻孔最小深度105
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness170
  • L- 长度175
M16 x 220 Ø16103170O02550
  • tfix - 最大夹具厚度103
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)100
  • hef - 有效深度85
  • hnom - 最小锚固深度97
  • h1 - 钻孔最小深度105
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness170
  • L- 长度220
M16 x 250 Ø16133170Q02550
  • tfix - 最大夹具厚度133
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)100
  • hef - 有效深度85
  • hnom - 最小锚固深度97
  • h1 - 钻孔最小深度105
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness170
  • L- 长度250
M20 x 170 Ø2032200K02040
  • tfix - 最大夹具厚度32
  • SW-安装关键30
  • df - Ø 元件固定22
  • Tins - 扭矩 (Nm)200
  • hef - 有效深度100
  • hnom - 最小锚固深度114
  • h1 - 钻孔最小深度125
  • d0 - Ø 钻头20
  • hmin - Min. substrate thickness200
  • L- 长度170
M20 x 200 Ø2062200N02040
  • tfix - 最大夹具厚度62
  • SW-安装关键30
  • df - Ø 元件固定22
  • Tins - 扭矩 (Nm)200
  • hef - 有效深度100
  • hnom - 最小锚固深度114
  • h1 - 钻孔最小深度125
  • d0 - Ø 钻头20
  • hmin - Min. substrate thickness200
  • L- 长度200
M24 x 205 Ø2435250N01030
  • tfix - 最大夹具厚度35
  • SW-安装关键36
  • df - Ø 元件固定26
  • Tins - 扭矩 (Nm)250
  • hef - 有效深度125
  • hnom - 最小锚固深度143
  • h1 - 钻孔最小深度155
  • d0 - Ø 钻头24
  • hmin - Min. substrate thickness250
  • L- 长度205
M24 x 235 Ø2465250P01020
  • tfix - 最大夹具厚度65
  • SW-安装关键36
  • df - Ø 元件固定26
  • Tins - 扭矩 (Nm)250
  • hef - 有效深度125
  • hnom - 最小锚固深度143
  • h1 - 钻孔最小深度155
  • d0 - Ø 钻头24
  • hmin - Min. substrate thickness250
  • L- 长度235
  • [HIGH-LOAD ANCHOR] Male anchor for securing high-load elements in materials such as cracked and non-cracked concrete. It allows for the secure fastening of structural and non-structural elements with maximum reliability.
  • [CERTIFIED ANCHOR] Anchor bolt certified to the highest quality standards. It holds European approval ETA 12/0397 (Option 1), which certifies its performance in both cracked and uncracked concrete; it bears the CE mark; it has seismic approval C1 (for models M10 to M16) and C2 (for models M12 to M16); and it has fire resistance approval R30-R120.
  • [EASY INSTALLATION] Torque-controlled expansion anchor. It can be easily installed using a torque wrench. The clip design facilitates expansion. It features depth marks to ensure proper installation.
  • [HIGHLY VERSATILE ANCHOR BOLT] It can be used in the installation of structures such as overhead power lines, elevators, bridges, street furniture, and safety barriers, among others.
  • [GALVANIZED STEEL SHAFT AND STAINLESS STEEL CLIP] The anchor shaft is made of galvanized steel, and the clip is made of A4 stainless steel. These are highly durable materials that ensure the installation will last for years.
  • Fixing of shelves
  • Steel structures
  • Protections
  • Street furniture
  • Machinery
  • Wooden structures
  • Antennae
  • Balcony railings
  • Road railings
  • Wooden railings
  • Beach railings
  • Ceiling lights
  • False ceilings
  • Ceilings
