Products / Fixing / Through bolt anchor for heavy loads in cracked & uncracked concrete / Opt.1 ETA Assessed. Zinc-plated shaft. A4 stainless clip

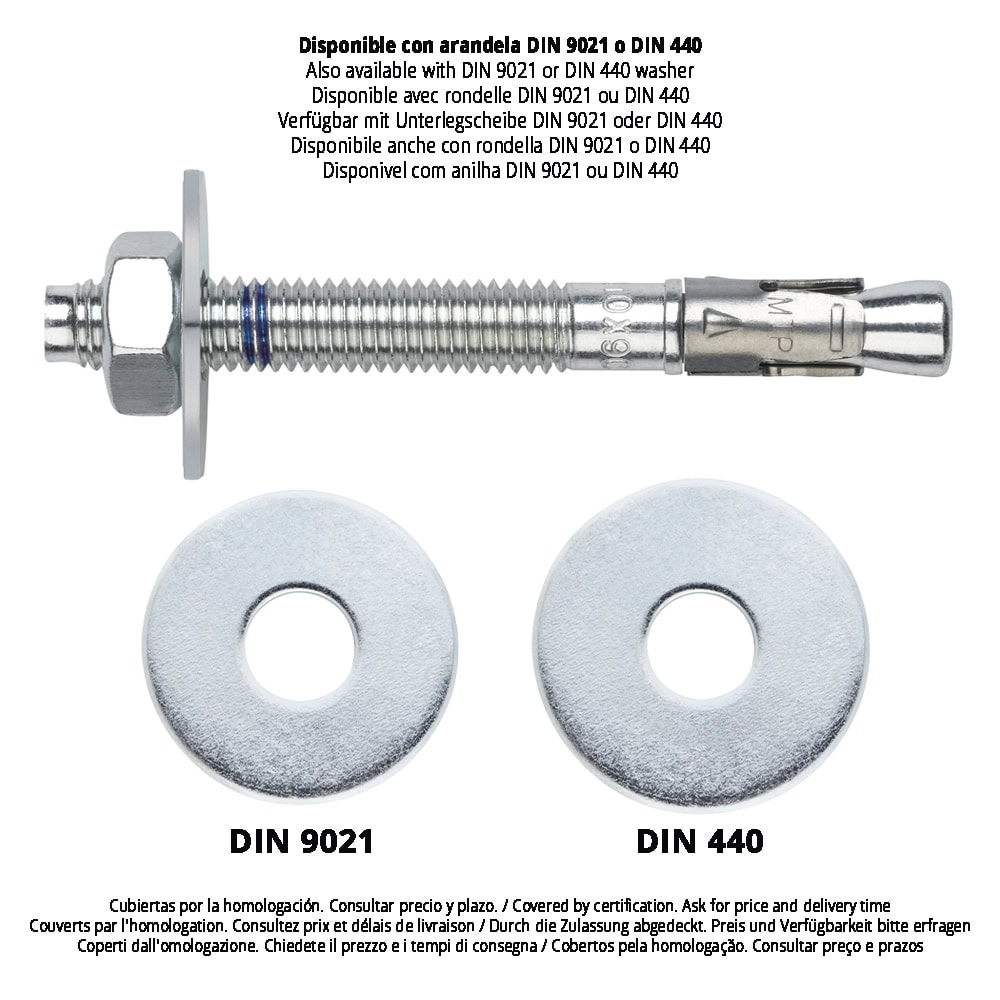

Through bolt anchor for heavy loads in cracked & uncracked concrete. Opt.1 ETA Assessed. Zinc-plated shaft. A4 stainless clip

ASSESSMENTS AND CERTIFICATES

SIZETHICKNESS MAX.FIXTURE (mm)MIN. SUBSTRATE THICKNESSAXIS LETTER (LENGTH)Pcs BoxPcs MasterboxTechnical Info.
M8 x 50 Ø82100A100800
  • tfix - Max. fixture thickness2
  • SW - Installation key13
  • df - Ø Element to fix9
  • Tins - Torque (Nm)20
  • hef - Effective depth30
  • hnom - Min. anchor depth37
  • h1 - Drill hole depth min.40
  • d0 - Ø Drill8
  • hmin - Min. substrate thickness100
  • L - Lenght50
M8 x 75 Ø89100C100600
  • tfix - Max. fixture thickness9
  • SW - Installation key13
  • df - Ø Element to fix9
  • Tins - Torque (Nm)20
  • hef - Effective depth48
  • hnom - Min. anchor depth55
  • h1 - Drill hole depth min.60
  • d0 - Ø Drill8
  • hmin - Min. substrate thickness100
  • L - Lenght75
M8 x 95 Ø829100E100600
  • tfix - Max. fixture thickness29
  • SW - Installation key13
  • df - Ø Element to fix9
  • Tins - Torque (Nm)20
  • hef - Effective depth48
  • hnom - Min. anchor depth55
  • h1 - Drill hole depth min.60
  • d0 - Ø Drill8
  • hmin - Min. substrate thickness100
  • L - Lenght95
M8 x 115 Ø849100G100400
  • tfix - Max. fixture thickness49
  • SW - Installation key13
  • df - Ø Element to fix9
  • Tins - Torque (Nm)20
  • hef - Effective depth48
  • hnom - Min. anchor depth55
  • h1 - Drill hole depth min.60
  • d0 - Ø Drill8
  • hmin - Min. substrate thickness100
  • L - Lenght115
M10 x 90 Ø1010120E100400
  • tfix - Max. fixture thickness10
  • SW - Installation key17
  • df - Ø Element to fix12
  • Tins - Torque (Nm)40
  • hef - Effective depth60
  • hnom - Min. anchor depth68
  • h1 - Drill hole depth min.75
  • d0 - Ø Drill10
  • hmin - Min. substrate thickness120
  • L - Lenght90
M10 x 105 Ø1025120F50300
  • tfix - Max. fixture thickness25
  • SW - Installation key17
  • df - Ø Element to fix12
  • Tins - Torque (Nm)40
  • hef - Effective depth60
  • hnom - Min. anchor depth68
  • h1 - Drill hole depth min.75
  • d0 - Ø Drill10
  • hmin - Min. substrate thickness120
  • L - Lenght105
M10 x 115 Ø1035120G50200
  • tfix - Max. fixture thickness35
  • SW - Installation key17
  • df - Ø Element to fix12
  • Tins - Torque (Nm)40
  • hef - Effective depth60
  • hnom - Min. anchor depth68
  • h1 - Drill hole depth min.75
  • d0 - Ø Drill10
  • hmin - Min. substrate thickness120
  • L - Lenght115
M10 x 135 Ø1055120H50200
  • tfix - Max. fixture thickness55
  • SW - Installation key17
  • df - Ø Element to fix12
  • Tins - Torque (Nm)40
  • hef - Effective depth60
  • hnom - Min. anchor depth68
  • h1 - Drill hole depth min.75
  • d0 - Ø Drill10
  • hmin - Min. substrate thickness120
  • L - Lenght135
M10 x 165 Ø1085120K50200
  • tfix - Max. fixture thickness85
  • SW - Installation key17
  • df - Ø Element to fix12
  • Tins - Torque (Nm)40
  • hef - Effective depth60
  • hnom - Min. anchor depth68
  • h1 - Drill hole depth min.75
  • d0 - Ø Drill10
  • hmin - Min. substrate thickness120
  • L - Lenght165
M10 x 185 Ø10105120L50150
  • tfix - Max. fixture thickness105
  • SW - Installation key17
  • df - Ø Element to fix12
  • Tins - Torque (Nm)40
  • hef - Effective depth60
  • hnom - Min. anchor depth68
  • h1 - Drill hole depth min.75
  • d0 - Ø Drill10
  • hmin - Min. substrate thickness120
  • L - Lenght185
M12 x 80 Ø124100D50300
  • tfix - Max. fixture thickness4
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth50
  • hnom - Min. anchor depth60
  • h1 - Drill hole depth min.65
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness100
  • L - Lenght80
M12 x 100 Ø124140E50200
  • tfix - Max. fixture thickness4
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght100
M12 x 110 Ø1214140F50200
  • tfix - Max. fixture thickness14
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght110
M12 x 120 Ø1224140G50200
  • tfix - Max. fixture thickness24
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght120
M12 x 130 Ø1234140H50200
  • tfix - Max. fixture thickness34
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght130
M12 x 150 Ø1254140I50100
  • tfix - Max. fixture thickness54
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght150
M12 x 180 Ø1284140L50150
  • tfix - Max. fixture thickness84
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght180
M12 x 200 Ø12104140M50150
  • tfix - Max. fixture thickness104
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght200
M16 x 145 Ø1628170I25100
  • tfix - Max. fixture thickness28
  • SW - Installation key24
  • df - Ø Element to fix18
  • Tins - Torque (Nm)100
  • hef - Effective depth85
  • hnom - Min. anchor depth97
  • h1 - Drill hole depth min.105
  • d0 - Ø Drill16
  • hmin - Min. substrate thickness170
  • L - Lenght145
M16 x 175 Ø1658170K2550
  • tfix - Max. fixture thickness58
  • SW - Installation key24
  • df - Ø Element to fix18
  • Tins - Torque (Nm)100
  • hef - Effective depth85
  • hnom - Min. anchor depth97
  • h1 - Drill hole depth min.105
  • d0 - Ø Drill16
  • hmin - Min. substrate thickness170
  • L - Lenght175
M16 x 220 Ø16103170O2550
  • tfix - Max. fixture thickness103
  • SW - Installation key24
  • df - Ø Element to fix18
  • Tins - Torque (Nm)100
  • hef - Effective depth85
  • hnom - Min. anchor depth97
  • h1 - Drill hole depth min.105
  • d0 - Ø Drill16
  • hmin - Min. substrate thickness170
  • L - Lenght220
M16 x 250 Ø16133170Q2550
  • tfix - Max. fixture thickness133
  • SW - Installation key24
  • df - Ø Element to fix18
  • Tins - Torque (Nm)100
  • hef - Effective depth85
  • hnom - Min. anchor depth97
  • h1 - Drill hole depth min.105
  • d0 - Ø Drill16
  • hmin - Min. substrate thickness170
  • L - Lenght250
M20 x 170 Ø2032200K2040
  • tfix - Max. fixture thickness32
  • SW - Installation key30
  • df - Ø Element to fix22
  • Tins - Torque (Nm)200
  • hef - Effective depth100
  • hnom - Min. anchor depth114
  • h1 - Drill hole depth min.125
  • d0 - Ø Drill20
  • hmin - Min. substrate thickness200
  • L - Lenght170
M20 x 200 Ø2062200N2040
  • tfix - Max. fixture thickness62
  • SW - Installation key30
  • df - Ø Element to fix22
  • Tins - Torque (Nm)200
  • hef - Effective depth100
  • hnom - Min. anchor depth114
  • h1 - Drill hole depth min.125
  • d0 - Ø Drill20
  • hmin - Min. substrate thickness200
  • L - Lenght200
M24 x 205 Ø2435250N1030
  • tfix - Max. fixture thickness35
  • SW - Installation key36
  • df - Ø Element to fix26
  • Tins - Torque (Nm)250
  • hef - Effective depth125
  • hnom - Min. anchor depth143
  • h1 - Drill hole depth min.155
  • d0 - Ø Drill24
  • hmin - Min. substrate thickness250
  • L - Lenght205
M24 x 235 Ø2465250P1020
  • tfix - Max. fixture thickness65
  • SW - Installation key36
  • df - Ø Element to fix26
  • Tins - Torque (Nm)250
  • hef - Effective depth125
  • hnom - Min. anchor depth143
  • h1 - Drill hole depth min.155
  • d0 - Ø Drill24
  • hmin - Min. substrate thickness250
  • L - Lenght235
  • Fixing of shelves
  • Steel structures
  • Protections
  • Street furniture
  • Machinery
  • Wooden structures
  • Antennae
  • Balcony railings
  • Road railings
  • Wooden railings
  • Beach railings
  • Ceiling lights
  • False ceilings
  • Ceilings
