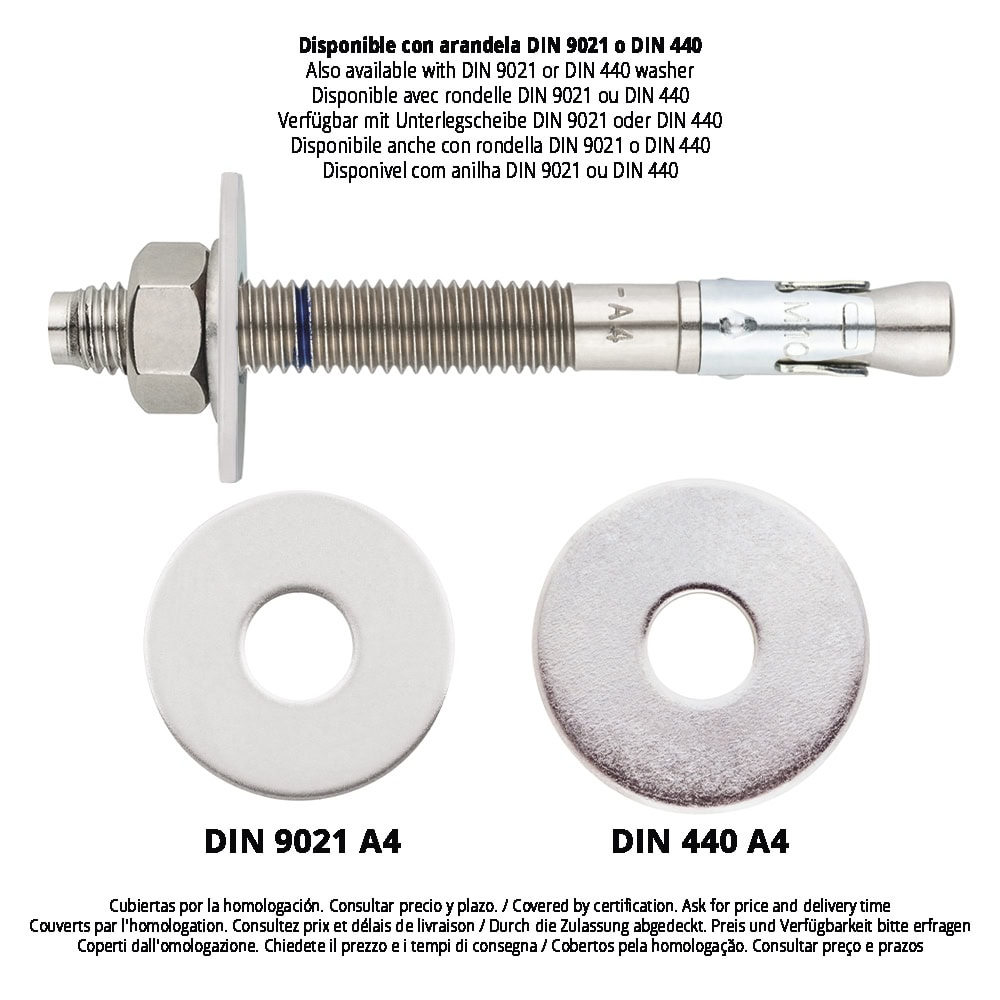

| M8 x 75 Ø8 | 9 | 100 | C | 0 | 100 | 600 | |
| |  - tfix - 最大夹具厚度9
- SW-安装关键13
- df - Ø 元件固定9
- Tins - 扭矩 (Nm)15
- hef - 有效深度48
- hnom - 最小锚固深度55
- h1 - 钻孔最小深度60
- d0 - Ø 钻头8
- hmin - Min. substrate thickness100
- L- 长度75
|
| M8 x 95 Ø8 | 29 | 100 | E | 0 | 100 | 600 | |
| |  - tfix - 最大夹具厚度29
- SW-安装关键13
- df - Ø 元件固定9
- Tins - 扭矩 (Nm)15
- hef - 有效深度48
- hnom - 最小锚固深度55
- h1 - 钻孔最小深度60
- d0 - Ø 钻头8
- hmin - Min. substrate thickness100
- L- 长度95
|
| M8 x 115 Ø8 | 49 | 100 | G | 0 | 100 | 400 | |
| |  - tfix - 最大夹具厚度49
- SW-安装关键13
- df - Ø 元件固定9
- Tins - 扭矩 (Nm)15
- hef - 有效深度48
- hnom - 最小锚固深度55
- h1 - 钻孔最小深度60
- d0 - Ø 钻头8
- hmin - Min. substrate thickness100
- L- 长度115
|
| M8 x 135 Ø8 | 69 | 100 | H | 0 | 50 | 300 | |
| |  - tfix - 最大夹具厚度69
- SW-安装关键13
- df - Ø 元件固定9
- Tins - 扭矩 (Nm)15
- hef - 有效深度48
- hnom - 最小锚固深度55
- h1 - 钻孔最小深度60
- d0 - Ø 钻头8
- hmin - Min. substrate thickness100
- L- 长度135
|
| M8 x 165 Ø8 | 99 | 100 | K | 0 | 100 | 400 | |
| |  - tfix - 最大夹具厚度99
- SW-安装关键13
- df - Ø 元件固定9
- Tins - 扭矩 (Nm)15
- hef - 有效深度48
- hnom - 最小锚固深度55
- h1 - 钻孔最小深度60
- d0 - Ø 钻头8
- hmin - Min. substrate thickness100
- L- 长度165
|
| M10 x 90 Ø10 | 10 | 120 | E | 0 | 100 | 400 | |
| |  - tfix - 最大夹具厚度10
- SW-安装关键17
- df - Ø 元件固定12
- Tins - 扭矩 (Nm)30
- hef - 有效深度60
- hnom - 最小锚固深度68
- h1 - 钻孔最小深度75
- d0 - Ø 钻头10
- hmin - Min. substrate thickness120
- L- 长度90
|
| M10 x 105 Ø10 | 25 | 120 | F | 0 | 50 | 300 | |
| |  - tfix - 最大夹具厚度25
- SW-安装关键17
- df - Ø 元件固定12
- Tins - 扭矩 (Nm)30
- hef - 有效深度60
- hnom - 最小锚固深度68
- h1 - 钻孔最小深度75
- d0 - Ø 钻头10
- hmin - Min. substrate thickness120
- L- 长度105
|
| M10 x 115 Ø10 | 35 | 120 | G | 0 | 50 | 300 | |
| |  - tfix - 最大夹具厚度35
- SW-安装关键17
- df - Ø 元件固定12
- Tins - 扭矩 (Nm)30
- hef - 有效深度60
- hnom - 最小锚固深度68
- h1 - 钻孔最小深度75
- d0 - Ø 钻头10
- hmin - Min. substrate thickness120
- L- 长度115
|
| M10 x 135 Ø10 | 55 | 120 | H | 0 | 50 | 300 | |
| |  - tfix - 最大夹具厚度55
- SW-安装关键17
- df - Ø 元件固定12
- Tins - 扭矩 (Nm)30
- hef - 有效深度60
- hnom - 最小锚固深度68
- h1 - 钻孔最小深度75
- d0 - Ø 钻头10
- hmin - Min. substrate thickness120
- L- 长度135
|
| M10 x 155 Ø10 | 75 | 120 | J | 0 | 50 | 200 | |
| |  - tfix - 最大夹具厚度75
- SW-安装关键17
- df - Ø 元件固定12
- Tins - 扭矩 (Nm)30
- hef - 有效深度60
- hnom - 最小锚固深度68
- h1 - 钻孔最小深度75
- d0 - Ø 钻头10
- hmin - Min. substrate thickness120
- L- 长度155
|
| M10 x 165 Ø10 | 85 | 120 | K | 0 | 50 | 100 | |
| |  - tfix - 最大夹具厚度85
- SW-安装关键17
- df - Ø 元件固定12
- Tins - 扭矩 (Nm)30
- hef - 有效深度60
- hnom - 最小锚固深度68
- h1 - 钻孔最小深度75
- d0 - Ø 钻头10
- hmin - Min. substrate thickness120
- L- 长度165
|
| M10 x 185 Ø10 | 105 | 120 | L | 0 | 50 | 100 | |
| |  - tfix - 最大夹具厚度105
- SW-安装关键17
- df - Ø 元件固定12
- Tins - 扭矩 (Nm)30
- hef - 有效深度60
- hnom - 最小锚固深度68
- h1 - 钻孔最小深度75
- d0 - Ø 钻头10
- hmin - Min. substrate thickness120
- L- 长度185
|
| M12 x 100 Ø12 | 4 | 140 | E | 0 | 50 | 200 | |
| |  - tfix - 最大夹具厚度4
- SW-安装关键19
- df - Ø 元件固定14
- Tins - 扭矩 (Nm)60
- hef - 有效深度70
- hnom - 最小锚固深度80
- h1 - 钻孔最小深度85
- d0 - Ø 钻头12
- hmin - Min. substrate thickness140
- L- 长度100
|
| M12 x 110 Ø12 | 14 | 140 | F | 0 | 50 | 200 | |
| |  - tfix - 最大夹具厚度14
- SW-安装关键19
- df - Ø 元件固定14
- Tins - 扭矩 (Nm)60
- hef - 有效深度70
- hnom - 最小锚固深度80
- h1 - 钻孔最小深度85
- d0 - Ø 钻头12
- hmin - Min. substrate thickness140
- L- 长度110
|
| M12 x 120 Ø12 | 24 | 140 | G | 0 | 50 | 200 | |
| |  - tfix - 最大夹具厚度24
- SW-安装关键19
- df - Ø 元件固定14
- Tins - 扭矩 (Nm)60
- hef - 有效深度70
- hnom - 最小锚固深度80
- h1 - 钻孔最小深度85
- d0 - Ø 钻头12
- hmin - Min. substrate thickness140
- L- 长度120
|
| M12 x 130 Ø12 | 34 | 140 | H | 0 | 50 | 200 | |
| |  - tfix - 最大夹具厚度34
- SW-安装关键19
- df - Ø 元件固定14
- Tins - 扭矩 (Nm)60
- hef - 有效深度70
- hnom - 最小锚固深度80
- h1 - 钻孔最小深度85
- d0 - Ø 钻头12
- hmin - Min. substrate thickness140
- L- 长度130
|
| M12 x 150 Ø12 | 54 | 140 | I | 0 | 50 | 100 | |
| |  - tfix - 最大夹具厚度54
- SW-安装关键19
- df - Ø 元件固定14
- Tins - 扭矩 (Nm)60
- hef - 有效深度70
- hnom - 最小锚固深度80
- h1 - 钻孔最小深度85
- d0 - Ø 钻头12
- hmin - Min. substrate thickness140
- L- 长度150
|
| M12 x 165 Ø12 | 69 | 140 | K | 0 | 50 | 100 | |
| |  - tfix - 最大夹具厚度69
- SW-安装关键19
- df - Ø 元件固定14
- Tins - 扭矩 (Nm)60
- hef - 有效深度70
- hnom - 最小锚固深度80
- h1 - 钻孔最小深度85
- d0 - Ø 钻头12
- hmin - Min. substrate thickness140
- L- 长度165
|
| M12 x 180 Ø12 | 84 | 140 | L | 0 | 50 | 150 | |
| |  - tfix - 最大夹具厚度84
- SW-安装关键19
- df - Ø 元件固定14
- Tins - 扭矩 (Nm)60
- hef - 有效深度70
- hnom - 最小锚固深度80
- h1 - 钻孔最小深度85
- d0 - Ø 钻头12
- hmin - Min. substrate thickness140
- L- 长度180
|
| M12 x 200 Ø12 | 104 | 140 | M | 0 | 50 | 100 | |
| |  - tfix - 最大夹具厚度104
- SW-安装关键19
- df - Ø 元件固定14
- Tins - 扭矩 (Nm)60
- hef - 有效深度70
- hnom - 最小锚固深度80
- h1 - 钻孔最小深度85
- d0 - Ø 钻头12
- hmin - Min. substrate thickness140
- L- 长度200
|
| M16 x 125 Ø16 | 8 | 170 | G | 0 | 50 | 100 | |
| |  - tfix - 最大夹具厚度8
- SW-安装关键24
- df - Ø 元件固定18
- Tins - 扭矩 (Nm)100
- hef - 有效深度85
- hnom - 最小锚固深度97
- h1 - 钻孔最小深度105
- d0 - Ø 钻头16
- hmin - Min. substrate thickness170
- L- 长度125
|
| M16 x 145 Ø16 | 28 | 170 | I | 0 | 25 | 100 | |
| |  - tfix - 最大夹具厚度28
- SW-安装关键24
- df - Ø 元件固定18
- Tins - 扭矩 (Nm)100
- hef - 有效深度85
- hnom - 最小锚固深度97
- h1 - 钻孔最小深度105
- d0 - Ø 钻头16
- hmin - Min. substrate thickness170
- L- 长度145
|
| M16 x 175 Ø16 | 58 | 170 | K | 0 | 25 | 50 | |
| |  - tfix - 最大夹具厚度58
- SW-安装关键24
- df - Ø 元件固定18
- Tins - 扭矩 (Nm)100
- hef - 有效深度85
- hnom - 最小锚固深度97
- h1 - 钻孔最小深度105
- d0 - Ø 钻头16
- hmin - Min. substrate thickness170
- L- 长度175
|
| M16 x 190 Ø16 | 73 | 170 | L | 0 | 25 | 50 | |
| |  - tfix - 最大夹具厚度73
- SW-安装关键24
- df - Ø 元件固定18
- Tins - 扭矩 (Nm)100
- hef - 有效深度85
- hnom - 最小锚固深度97
- h1 - 钻孔最小深度105
- d0 - Ø 钻头16
- hmin - Min. substrate thickness170
- L- 长度190
|
| M16 x 220 Ø16 | 103 | 170 | O | 0 | 20 | 40 | |
| |  - tfix - 最大夹具厚度103
- SW-安装关键24
- df - Ø 元件固定18
- Tins - 扭矩 (Nm)100
- hef - 有效深度85
- hnom - 最小锚固深度97
- h1 - 钻孔最小深度105
- d0 - Ø 钻头16
- hmin - Min. substrate thickness170
- L- 长度220
|
| M20 x 200 Ø20 | 62 | 200 | M | 0 | 20 | 40 | |
| |  - tfix - 最大夹具厚度62
- SW-安装关键30
- df - Ø 元件固定22
- Tins - 扭矩 (Nm)200
- hef - 有效深度100
- hnom - 最小锚固深度114
- h1 - 钻孔最小深度125
- d0 - Ø 钻头20
- hmin - Min. substrate thickness200
- L- 长度200
|
| M20 x 240 Ø20 | 102 | 200 | P | 0 | 15 | 30 | |
| |  - tfix - 最大夹具厚度102
- SW-安装关键30
- df - Ø 元件固定22
- Tins - 扭矩 (Nm)200
- hef - 有效深度100
- hnom - 最小锚固深度114
- h1 - 钻孔最小深度125
- d0 - Ø 钻头20
- hmin - Min. substrate thickness200
- L- 长度240
|
| M20 x 285 Ø20 | 147 | 200 | S | 0 | 10 | 20 | |
| |  - tfix - 最大夹具厚度147
- SW-安装关键30
- df - Ø 元件固定22
- Tins - 扭矩 (Nm)200
- hef - 有效深度100
- hnom - 最小锚固深度114
- h1 - 钻孔最小深度125
- d0 - Ø 钻头20
- hmin - Min. substrate thickness200
- L- 长度285
|
