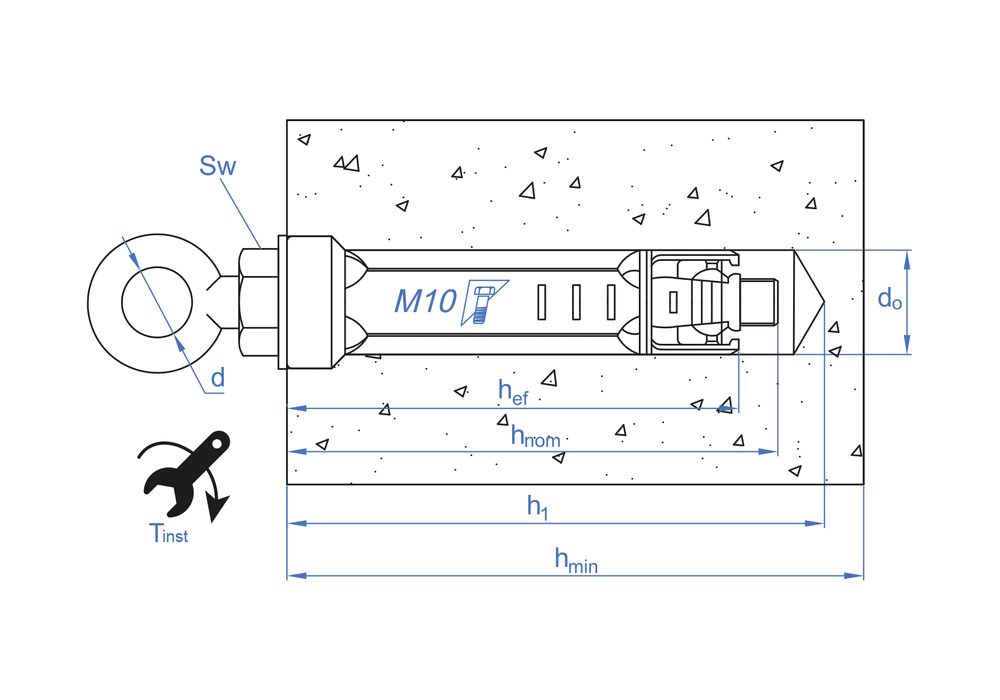

| |  - tfix - 最大夹具厚度-
- SW-安装关键10
- df - Ø 元件固定7
- Tins - 扭矩 (Nm)10
- hef - 有效深度40
- hnom - 最小锚固深度40
- h1 - 钻孔最小深度45
- d0 - Ø 钻头10
- hmin - Min. substrate thickness100
- L- 长度40
|
| |  - tfix - 最大夹具厚度-
- SW-安装关键13
- df - Ø 元件固定9
- Tins - 扭矩 (Nm)25
- hef - 有效深度50
- hnom - 最小锚固深度50
- h1 - 钻孔最小深度60
- d0 - Ø 钻头14
- hmin - Min. substrate thickness100
- L- 长度50
|
| |  - tfix - 最大夹具厚度-
- SW-安装关键17
- df - Ø 元件固定12
- Tins - 扭矩 (Nm)50
- hef - 有效深度60
- hnom - 最小锚固深度60
- h1 - 钻孔最小深度70
- d0 - Ø 钻头16
- hmin - Min. substrate thickness120
- L- 长度60
|
| |  - tfix - 最大夹具厚度-
- SW-安装关键19
- df - Ø 元件固定14
- Tins - 扭矩 (Nm)85
- hef - 有效深度80
- hnom - 最小锚固深度80
- h1 - 钻孔最小深度90
- d0 - Ø 钻头20
- hmin - Min. substrate thickness160
- L- 长度80
|
