Products / Fixing / Concrete screw anchor with zinc plated coating / Opt.1 ETA Assessed. Countersunk head

Concrete screw anchor with zinc plated coating. Opt.1 ETA Assessed. Countersunk head

ASSESSMENTS AND CERTIFICATES

DRILL Ø X LENGTH	THICKNESS MAX.FIXTURE [mm]	Nº RECESS	Min. Order Qty.	Pcs. Box	Pcs. Masterbox
Ø5 x 40	5	TX25	0	100	2.400

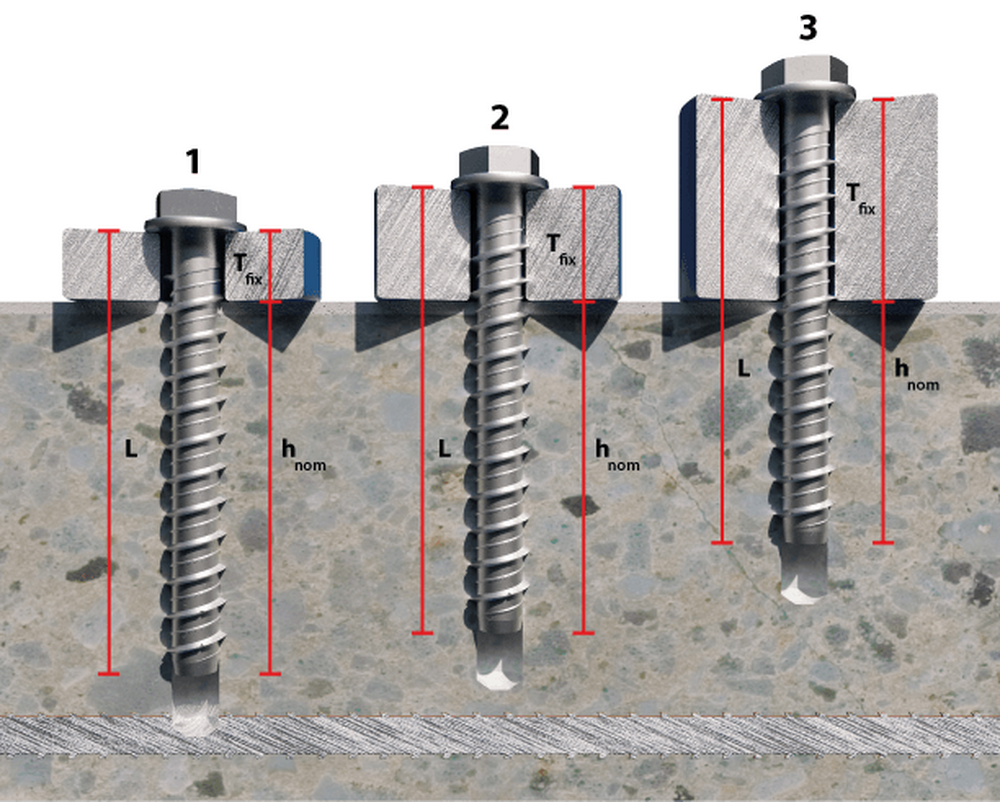

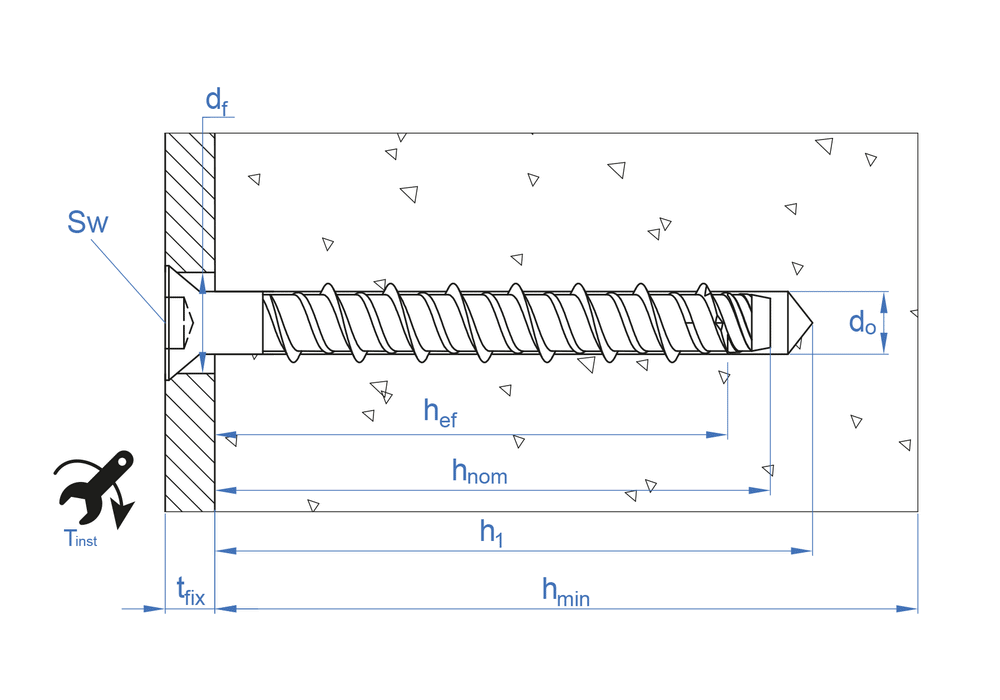

	t_fix- Max. fixture thickness5 SW - Installation keyTX25 d_f - Ø Element to fix8 T_ins - Torque (Nm)8 h_nom - Min. anchor depth35 h₁ - Drill hole depth min.45 d₀ - Ø Drill5 h_min- Min. substrate thickness80 L - Lenght40
Ø5 x 60	15	TX25	0	100	1.200
	t_fix- Max. fixture thickness15 SW - Installation keyTX25 d_f - Ø Element to fix8 T_ins - Torque (Nm)8 h_nom - Min. anchor depth45 h₁ - Drill hole depth min.55 d₀ - Ø Drill5 h_min- Min. substrate thickness80 L - Lenght60
Ø5 x 80	35	TX25	0	50	800
	t_fix- Max. fixture thickness35 SW - Installation keyTX25 d_f - Ø Element to fix8 T_ins - Torque (Nm)8 h_nom - Min. anchor depth45 h₁ - Drill hole depth min.55 d₀ - Ø Drill5 h_min- Min. substrate thickness80 L - Lenght80
Ø5 x 100	55	TX25	0	50	800
	t_fix- Max. fixture thickness55 SW - Installation keyTX25 d_f - Ø Element to fix8 T_ins - Torque (Nm)8 h_nom - Min. anchor depth45 h₁ - Drill hole depth min.55 d₀ - Ø Drill5 h_min- Min. substrate thickness80 L - Lenght100
Ø6 x 45	10	TX30	0	100	1.600
	t_fix- Max. fixture thickness10 SW - Installation keyTX30 d_f - Ø Element to fix9 T_ins - Torque (Nm)10 h_nom - Min. anchor depth35 h₁ - Drill hole depth min.45 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght45
Ø6 x 50	15	TX30	0	100	1.200
	t_fix- Max. fixture thickness15 SW - Installation keyTX30 d_f - Ø Element to fix9 T_ins - Torque (Nm)10 h_nom - Min. anchor depth35 h₁ - Drill hole depth min.45 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght50
Ø6 x 60	5	TX30	0	100	1.200
	t_fix- Max. fixture thickness5 SW - Installation keyTX30 d_f - Ø Element to fix9 T_ins - Torque (Nm)10 h_nom - Min. anchor depth55 h₁ - Drill hole depth min.65 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght60
Ø6 x 80	25	TX30	0	100	600
	t_fix- Max. fixture thickness25 SW - Installation keyTX30 d_f - Ø Element to fix9 T_ins - Torque (Nm)10 h_nom - Min. anchor depth55 h₁ - Drill hole depth min.65 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght80
Ø6 x 100	45	TX30	0	100	600
	t_fix- Max. fixture thickness45 SW - Installation keyTX30 d_f - Ø Element to fix9 T_ins - Torque (Nm)10 h_nom - Min. anchor depth55 h₁ - Drill hole depth min.65 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght100
Ø6 x 120	65	TX30	0	100	400
	t_fix- Max. fixture thickness65 SW - Installation keyTX30 d_f - Ø Element to fix9 T_ins - Torque (Nm)10 h_nom - Min. anchor depth55 h₁ - Drill hole depth min.65 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght120
Ø6 x 140	85	TX30	0	100	600
	t_fix- Max. fixture thickness85 SW - Installation keyTX30 d_f - Ø Element to fix9 T_ins - Torque (Nm)10 h_nom - Min. anchor depth55 h₁ - Drill hole depth min.65 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght140
Ø8 x 60	10	TX45	0	50	200
	t_fix- Max. fixture thickness10 SW - Installation keyTX45 d_f - Ø Element to fix12 T_ins - Torque (Nm)20 h_nom - Min. anchor depth50 h₁ - Drill hole depth min.60 d₀ - Ø Drill8 h_min- Min. substrate thickness100 L - Lenght60
Ø8 x 80	15	TX45	0	25	400
	t_fix- Max. fixture thickness15 SW - Installation keyTX45 d_f - Ø Element to fix12 T_ins - Torque (Nm)20 h_nom - Min. anchor depth65 h₁ - Drill hole depth min.75 d₀ - Ø Drill8 h_min- Min. substrate thickness100 L - Lenght80
Ø8 x 100	35	TX45	0	25	400
	t_fix- Max. fixture thickness35 SW - Installation keyTX45 d_f - Ø Element to fix12 T_ins - Torque (Nm)20 h_nom - Min. anchor depth65 h₁ - Drill hole depth min.75 d₀ - Ø Drill8 h_min- Min. substrate thickness100 L - Lenght100
Ø8 x 120	55	TX45	0	25	400
	t_fix- Max. fixture thickness55 SW - Installation keyTX45 d_f - Ø Element to fix12 T_ins - Torque (Nm)20 h_nom - Min. anchor depth65 h₁ - Drill hole depth min.75 d₀ - Ø Drill8 h_min- Min. substrate thickness100 L - Lenght120
Ø10 x 100	15	TX50	0	25	300
	t_fix- Max. fixture thickness15 SW - Installation keyTX50 d_f - Ø Element to fix14 T_ins - Torque (Nm)30 h_nom - Min. anchor depth85 h₁ - Drill hole depth min.95 d₀ - Ø Drill10 h_min- Min. substrate thickness135 L - Lenght100
Ø10 x 120	35	TX50	0	25	200
	t_fix- Max. fixture thickness35 SW - Installation keyTX50 d_f - Ø Element to fix14 T_ins - Torque (Nm)30 h_nom - Min. anchor depth85 h₁ - Drill hole depth min.95 d₀ - Ø Drill10 h_min- Min. substrate thickness135 L - Lenght120

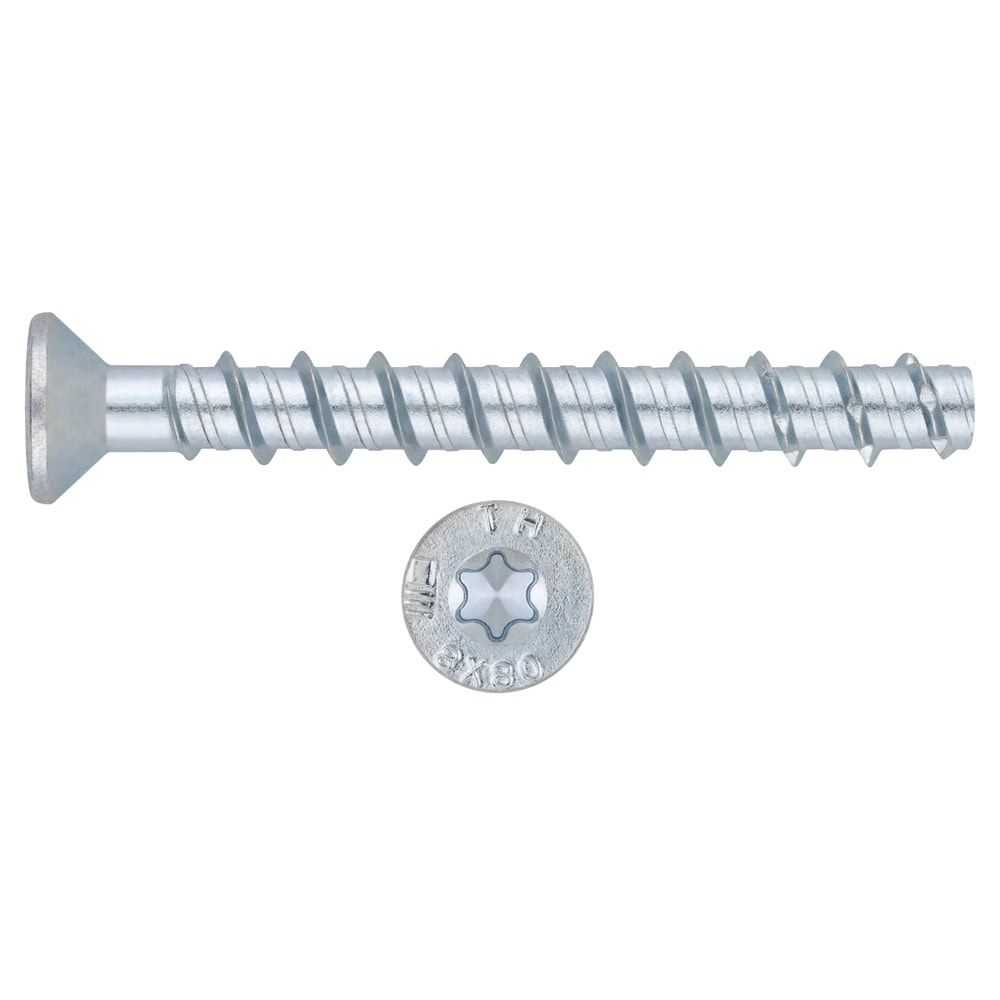

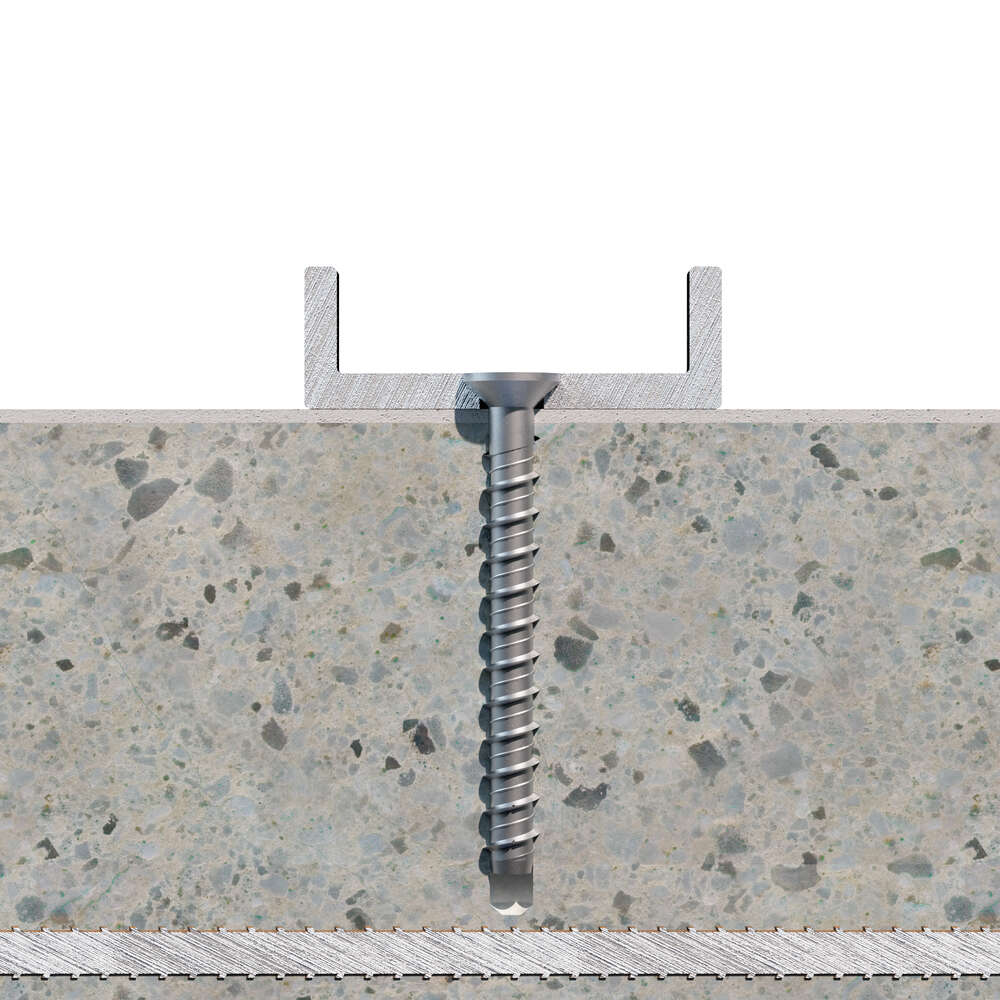

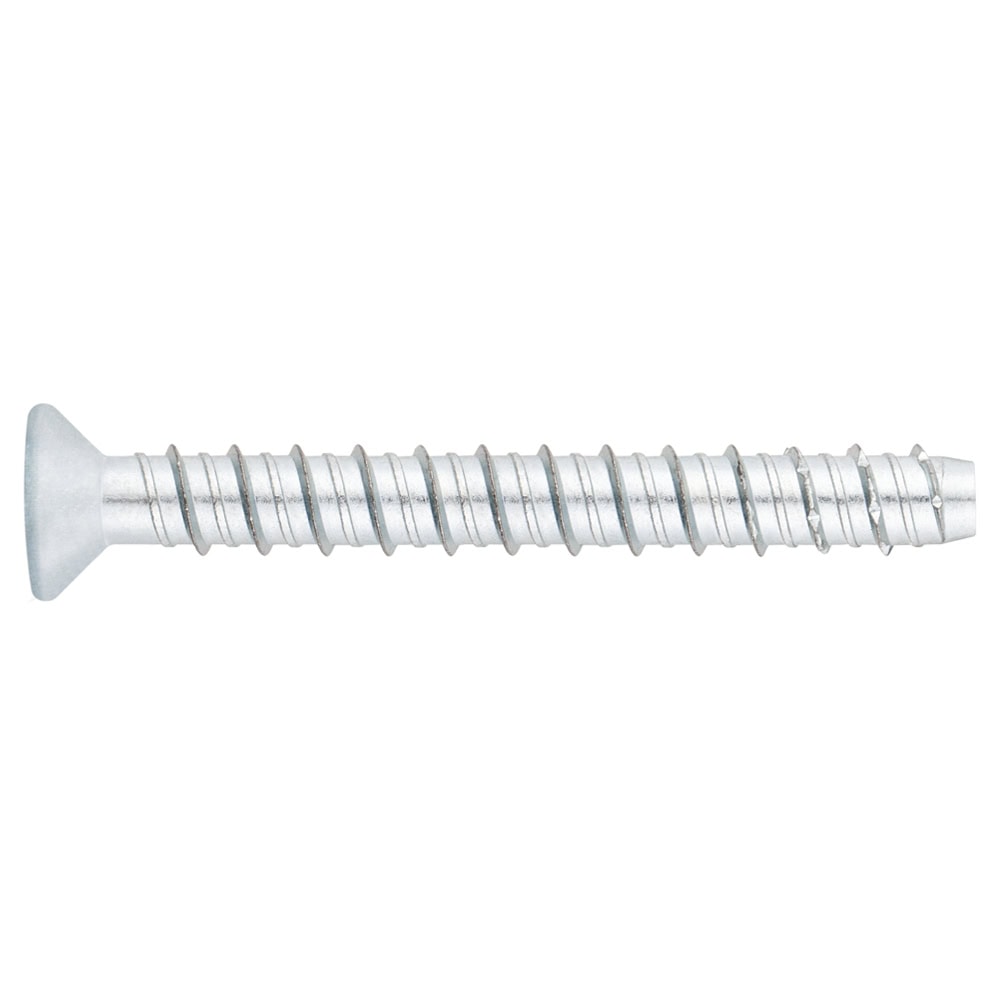

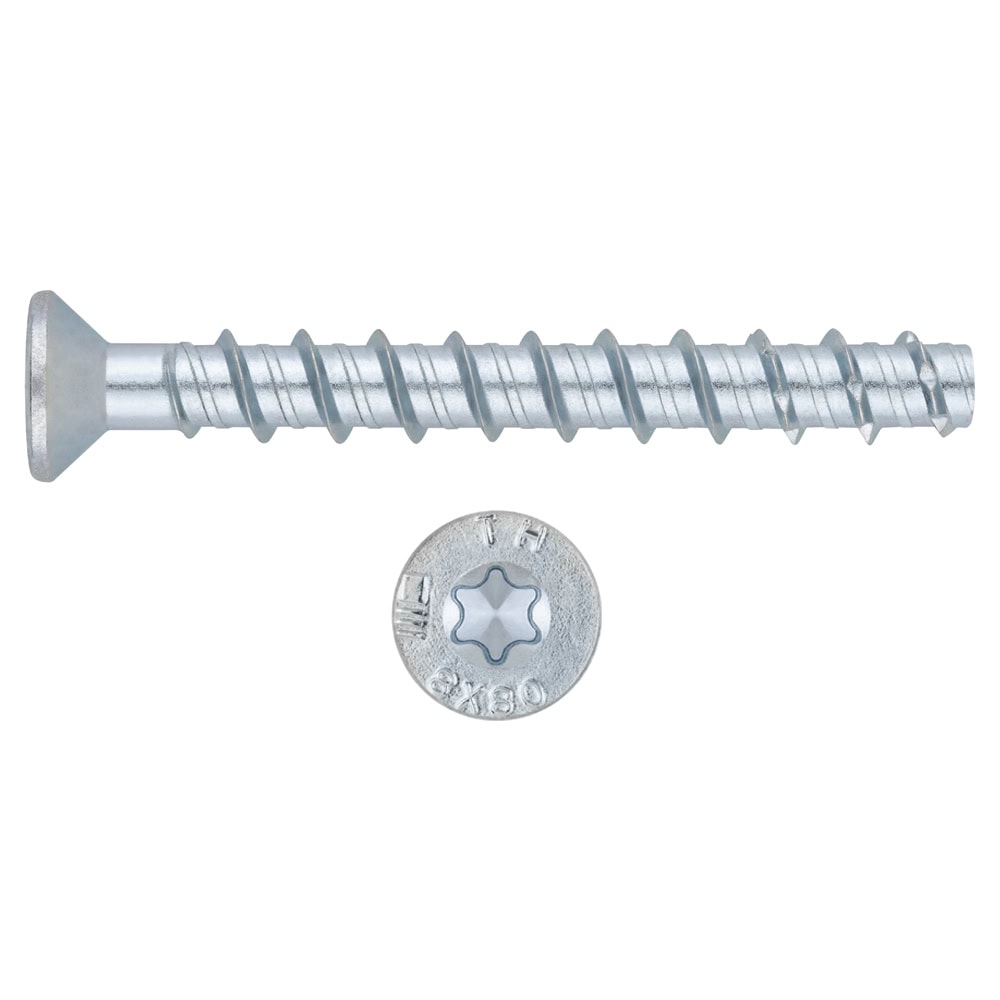

[CONCRETE SCREW WITH COUNTERSUNK HEAD] Screw for cracked and non-cracked concrete, with a countersunk head and TX drive. Direct-fix anchorage, which cuts its own thread during installation. Its patented double thread is capable of embedding itself in the concrete and ensuring maximum load-bearing capacity. The shape of the head ensures the screw sits flush with the surface after installation.

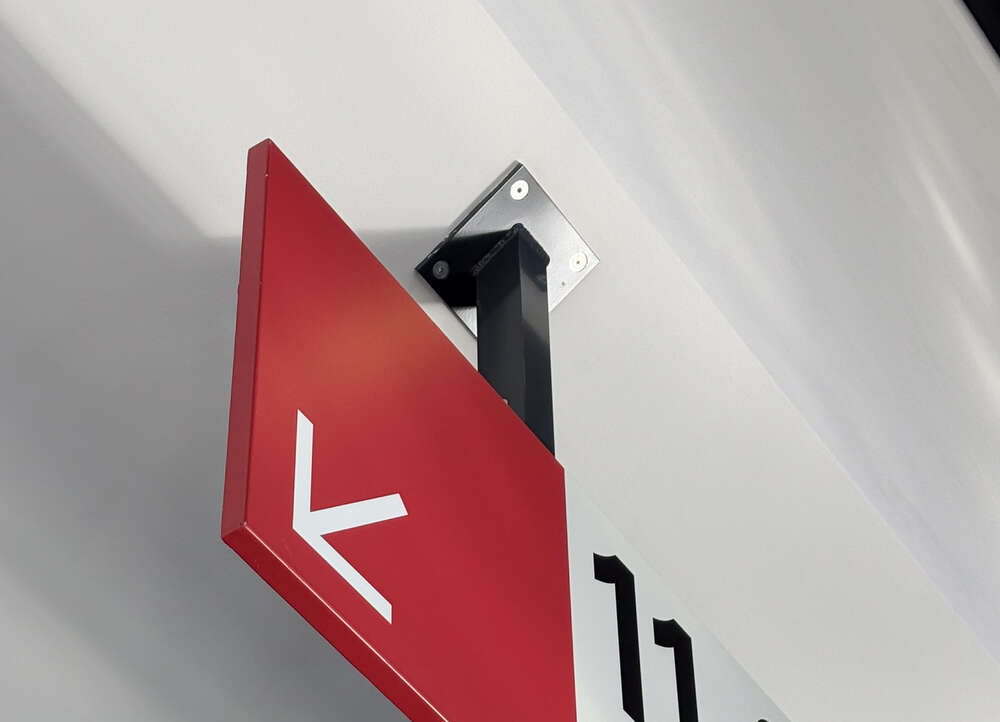

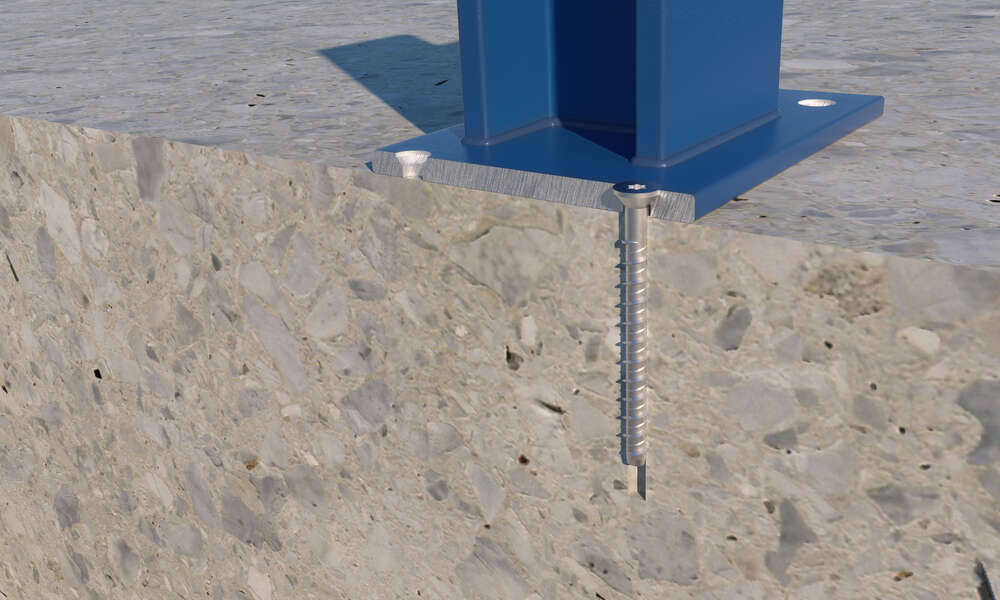

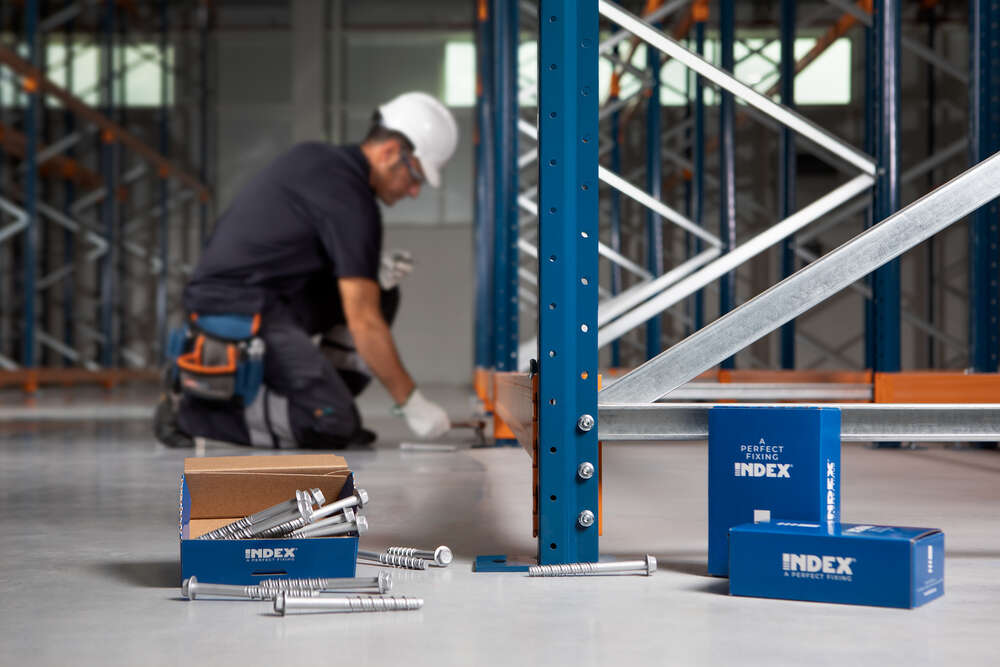

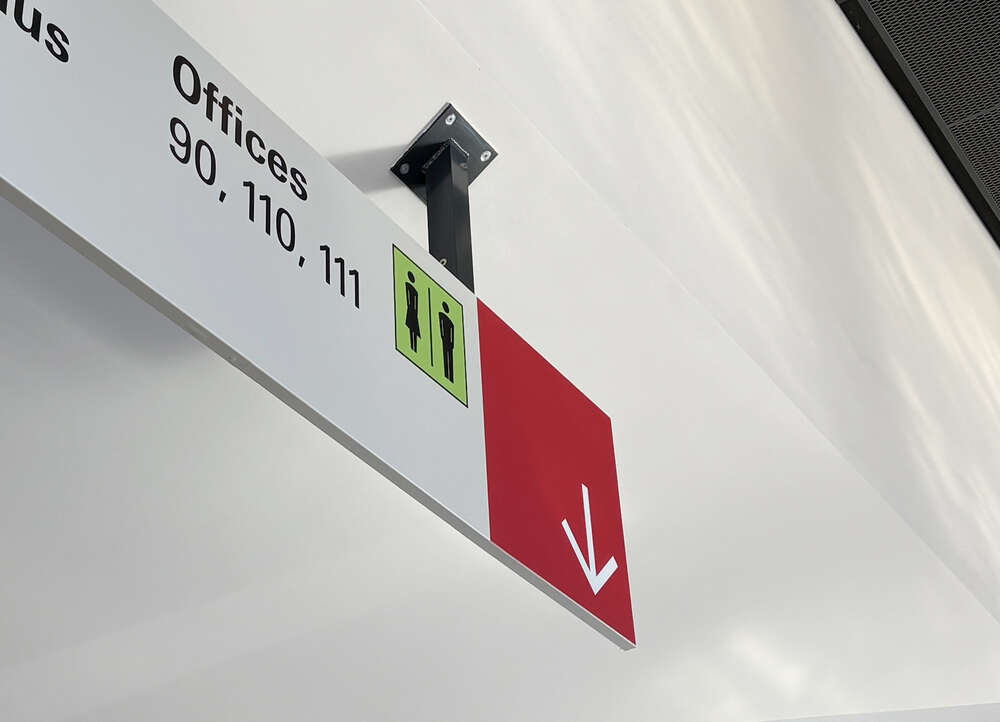

[HIGH-LOAD ANCHOR] Designed for structural and non-structural fixings in concrete. It can be used to install items such as balustrades and handrails, shelving and racks, or glazing and windows.
[REMOVABLE AND EASY TO INSTALL] It is a fully removable anchor, perfect for temporary installations or when the surface needs to be left completely unobstructed after removal.
[APPROVED] It is approved to the highest quality standards. It holds European type-approval ETA 20/0046 (Option 1) and ETA 20/0494; seismic approval C1 (models from Ø6 to Ø18) and C2 (models from Ø8 to Ø18); and fire resistance approval R30-120. It is also VdS CEA 4001 certified for the installation of sprinkler systems (models from Ø8 to Ø18).
[MADE FROM GALVANISED STEEL] The anchor is made from galvanised steel. This is a highly durable material, ensuring the longevity of the installation.
