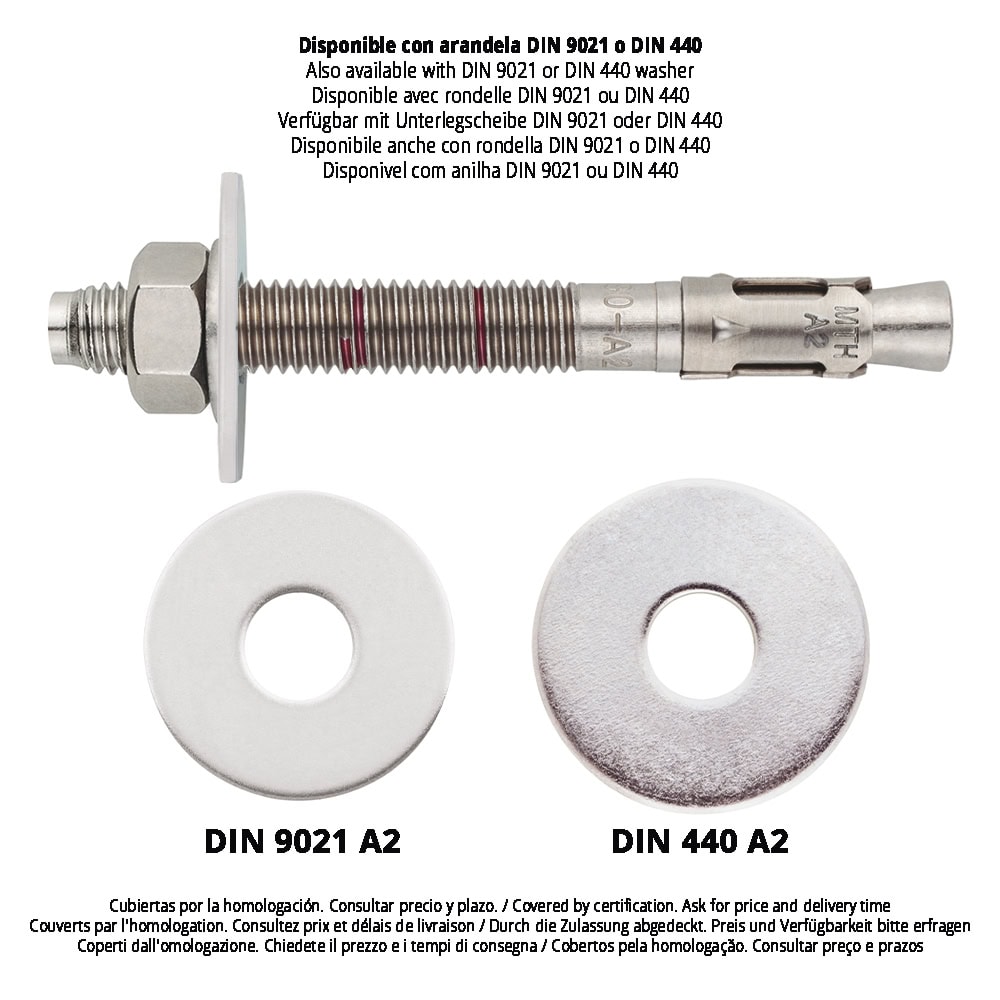

产品 / 紧固件 / 用于非开裂混凝土中承受重荷载的通孔锚栓 / ETA 7级认证,A2不锈钢螺杆,A2不锈钢夹片

用于非开裂混凝土中承受重荷载的通孔锚栓. ETA 7级认证,A2不锈钢螺杆,A2不锈钢夹片

评估与认证

尺寸最大固定厚度 [mm]基材最小厚度 [mm]轴标识(长度)最小销售单位彩盒件数外箱件数Technical Info.
M6 x 45 Ø61100A02001.200
  • tfix - 最大夹具厚度1
  • SW-安装关键10
  • df - Ø 元件固定7
  • Tins - 扭矩 (Nm)7
  • hef - 有效深度25
  • hnom - 最小锚固深度35
  • h1 - 钻孔最小深度40
  • d0 - Ø 钻头6
  • hmin - Min. substrate thickness100
  • L- 长度45
M6 x 60 Ø62100B02001.200
  • tfix - 最大夹具厚度2
  • SW-安装关键10
  • df - Ø 元件固定7
  • Tins - 扭矩 (Nm)7
  • hef - 有效深度40
  • hnom - 最小锚固深度50
  • h1 - 钻孔最小深度55
  • d0 - Ø 钻头6
  • hmin - Min. substrate thickness100
  • L- 长度60
M6 x 80 Ø622100D02001.200
  • tfix - 最大夹具厚度22
  • SW-安装关键10
  • df - Ø 元件固定7
  • Tins - 扭矩 (Nm)7
  • hef - 有效深度40
  • hnom - 最小锚固深度50
  • h1 - 钻孔最小深度55
  • d0 - Ø 钻头6
  • hmin - Min. substrate thickness100
  • L- 长度80
M6 x 120 Ø662100G0100600
  • tfix - 最大夹具厚度62
  • SW-安装关键10
  • df - Ø 元件固定7
  • Tins - 扭矩 (Nm)7
  • hef - 有效深度40
  • hnom - 最小锚固深度50
  • h1 - 钻孔最小深度55
  • d0 - Ø 钻头6
  • hmin - Min. substrate thickness100
  • L- 长度120
M6 x 140 Ø682100I0100600
  • tfix - 最大夹具厚度82
  • SW-安装关键10
  • df - Ø 元件固定7
  • Tins - 扭矩 (Nm)7
  • hef - 有效深度40
  • hnom - 最小锚固深度50
  • h1 - 钻孔最小深度55
  • d0 - Ø 钻头6
  • hmin - Min. substrate thickness100
  • L- 长度140
M6 x 160 Ø6102100J0100400
  • tfix - 最大夹具厚度102
  • SW-安装关键10
  • df - Ø 元件固定7
  • Tins - 扭矩 (Nm)7
  • hef - 有效深度40
  • hnom - 最小锚固深度50
  • h1 - 钻孔最小深度55
  • d0 - Ø 钻头6
  • hmin - Min. substrate thickness100
  • L- 长度160
M6 x 170 Ø6112100K0100400
  • tfix - 最大夹具厚度112
  • SW-安装关键10
  • df - Ø 元件固定7
  • Tins - 扭矩 (Nm)7
  • hef - 有效深度40
  • hnom - 最小锚固深度50
  • h1 - 钻孔最小深度55
  • d0 - Ø 钻头6
  • hmin - Min. substrate thickness100
  • L- 长度170
M6 x 180 Ø6122100L0100300
  • tfix - 最大夹具厚度122
  • SW-安装关键10
  • df - Ø 元件固定7
  • Tins - 扭矩 (Nm)7
  • hef - 有效深度40
  • hnom - 最小锚固深度50
  • h1 - 钻孔最小深度55
  • d0 - Ø 钻头6
  • hmin - Min. substrate thickness100
  • L- 长度180
M8 x 50 Ø84100A0100800
  • tfix - 最大夹具厚度4
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度23
  • hnom - 最小锚固深度35
  • h1 - 钻孔最小深度40
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度50
M8 x 75 Ø85100C0100600
  • tfix - 最大夹具厚度5
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度48
  • hnom - 最小锚固深度60
  • h1 - 钻孔最小深度65
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度75
M8 x 90 Ø820100E0100600
  • tfix - 最大夹具厚度20
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度48
  • hnom - 最小锚固深度60
  • h1 - 钻孔最小深度65
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度90
M8 x 115 Ø845100G0100400
  • tfix - 最大夹具厚度45
  • SW-安装关键13
  • df - Ø 元件固定9
  • Tins - 扭矩 (Nm)20
  • hef - 有效深度48
  • hnom - 最小锚固深度60
  • h1 - 钻孔最小深度65
  • d0 - Ø 钻头8
  • hmin - Min. substrate thickness100
  • L- 长度115
M10 x 70 Ø103100C0100400
  • tfix - 最大夹具厚度3
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度42
  • hnom - 最小锚固深度54
  • h1 - 钻孔最小深度60
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness100
  • L- 长度70
M10 x 90 Ø1010110E0100400
  • tfix - 最大夹具厚度10
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度55
  • hnom - 最小锚固深度67
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness110
  • L- 长度90
M10 x 120 Ø1040110G050300
  • tfix - 最大夹具厚度40
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度55
  • hnom - 最小锚固深度67
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness110
  • L- 长度120
M10 x 150 Ø1070110I050200
  • tfix - 最大夹具厚度70
  • SW-安装关键17
  • df - Ø 元件固定12
  • Tins - 扭矩 (Nm)35
  • hef - 有效深度55
  • hnom - 最小锚固深度67
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头10
  • hmin - Min. substrate thickness110
  • L- 长度150
M12 x 75 Ø125100C050300
  • tfix - 最大夹具厚度5
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度43
  • hnom - 最小锚固深度55
  • h1 - 钻孔最小深度60
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness100
  • L- 长度75
M12 x 90 Ø1213120D050200
  • tfix - 最大夹具厚度13
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度50
  • hnom - 最小锚固深度62
  • h1 - 钻孔最小深度70
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness120
  • L- 长度90
M12 x 110 Ø1218130F050200
  • tfix - 最大夹具厚度18
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度65
  • hnom - 最小锚固深度77
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness130
  • L- 长度110
M12 x 140 Ø1248130I050200
  • tfix - 最大夹具厚度48
  • SW-安装关键19
  • df - Ø 元件固定14
  • Tins - 扭矩 (Nm)60
  • hef - 有效深度65
  • hnom - 最小锚固深度77
  • h1 - 钻孔最小深度85
  • d0 - Ø 钻头12
  • hmin - Min. substrate thickness130
  • L- 长度140
M16 x 90 Ø164100D025150
  • tfix - 最大夹具厚度4
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)120
  • hef - 有效深度49
  • hnom - 最小锚固深度69
  • h1 - 钻孔最小深度75
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness100
  • L- 长度90
M16 x 145 Ø1623168I025100
  • tfix - 最大夹具厚度23
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)120
  • hef - 有效深度84
  • hnom - 最小锚固深度104
  • h1 - 钻孔最小深度110
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness168
  • L- 长度145
M16 x 170 Ø1648168K02575
  • tfix - 最大夹具厚度48
  • SW-安装关键24
  • df - Ø 元件固定18
  • Tins - 扭矩 (Nm)120
  • hef - 有效深度84
  • hnom - 最小锚固深度104
  • h1 - 钻孔最小深度110
  • d0 - Ø 钻头16
  • hmin - Min. substrate thickness168
  • L- 长度170
M20 x 120 Ø205145G02040
  • tfix - 最大夹具厚度5
  • SW-安装关键30
  • df - Ø 元件固定22
  • Tins - 扭矩 (Nm)240
  • hef - 有效深度71
  • hnom - 最小锚固深度93
  • h1 - 钻孔最小深度105
  • d0 - Ø 钻头20
  • hmin - Min. substrate thickness145
  • L- 长度120
M20 x 170 Ø2023206K02040
  • tfix - 最大夹具厚度23
  • SW-安装关键30
  • df - Ø 元件固定22
  • Tins - 扭矩 (Nm)240
  • hef - 有效深度103
  • hnom - 最小锚固深度125
  • h1 - 钻孔最小深度135
  • d0 - Ø 钻头20
  • hmin - Min. substrate thickness206
  • L- 长度170
M20 x 220 Ø2073206O02040
  • tfix - 最大夹具厚度73
  • SW-安装关键30
  • df - Ø 元件固定22
  • Tins - 扭矩 (Nm)240
  • hef - 有效深度103
  • hnom - 最小锚固深度125
  • h1 - 钻孔最小深度135
  • d0 - Ø 钻头20
  • hmin - Min. substrate thickness206
  • L- 长度220
  • 【FRICTION-BASED OPERATION】 Torque-controlled wedge-type metal expansion anchor (friction-based operation) with external thread. Withstands heavy loads thanks to its friction-based operation.
  • 【VERSATILITY】 Suitable for a wide variety of anchoring applications, such as structural fixings in non-cracked concrete, safety barriers, fixing of signs, machinery, boilers, road signs, billboards or fixing of timber structures to concrete.
  • 【APPLICATIONS】 Recommended for high-load installations. Recommended for installation in non-cracked concrete and/or reinforced concrete. (Non-cracked concrete of grades C20/25 to C50/60). Suitable for two installation depths and for static or quasi-static loads.
  • 【HIGH-QUALITY MANUFACTURE】 Manufactured from A4 stainless steel. Available in a galvanised steel version and in A2 grade stainless steel.
  • 【VARIOUS SIZES】 A range of lengths and diameters, from M6 x 45 Ø6 mm to M20 x 220 Ø20 mm.
  • Fixing of shelves
  • Steel structures
  • Protections
  • Street furniture
  • Machinery
  • Wooden structures
  • Antennae
  • Balcony railings
  • Road railings
  • Wooden railings
  • Beach railings
  • Ceiling lights
  • False ceilings
  • Ceilings
