Products / Fixing / Through bolt anchor for heavy loads in cracked & uncracked concrete / Opt.1 ETA Assessed. A4 Stainless steel shaft. A4 Stainless steel clip

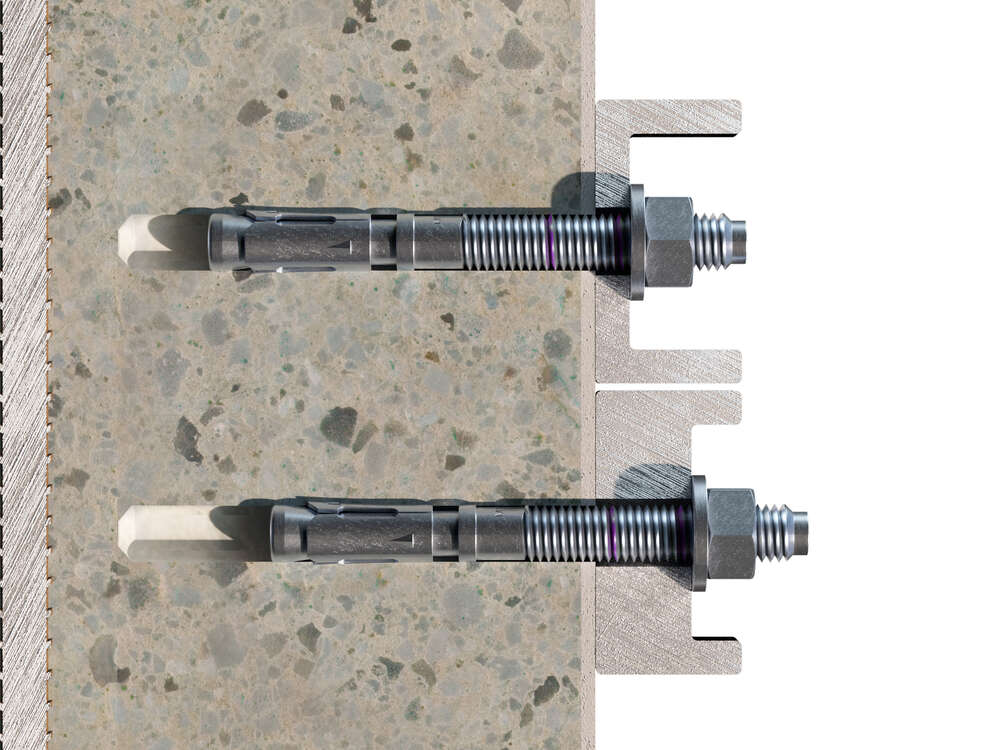

Through bolt anchor for heavy loads in cracked & uncracked concrete. Opt.1 ETA Assessed. A4 Stainless steel shaft. A4 Stainless steel clip

ASSESSMENTS AND CERTIFICATES

SIZE	THICKNESS MAX.FIXTURE (mm)	MIN. SUBSTRATE THICKNESS	AXIS LETTER (LENGTH)	Pcs Box	Pcs Masterbox
M8 x 75 Ø8	9	100	C	100	600

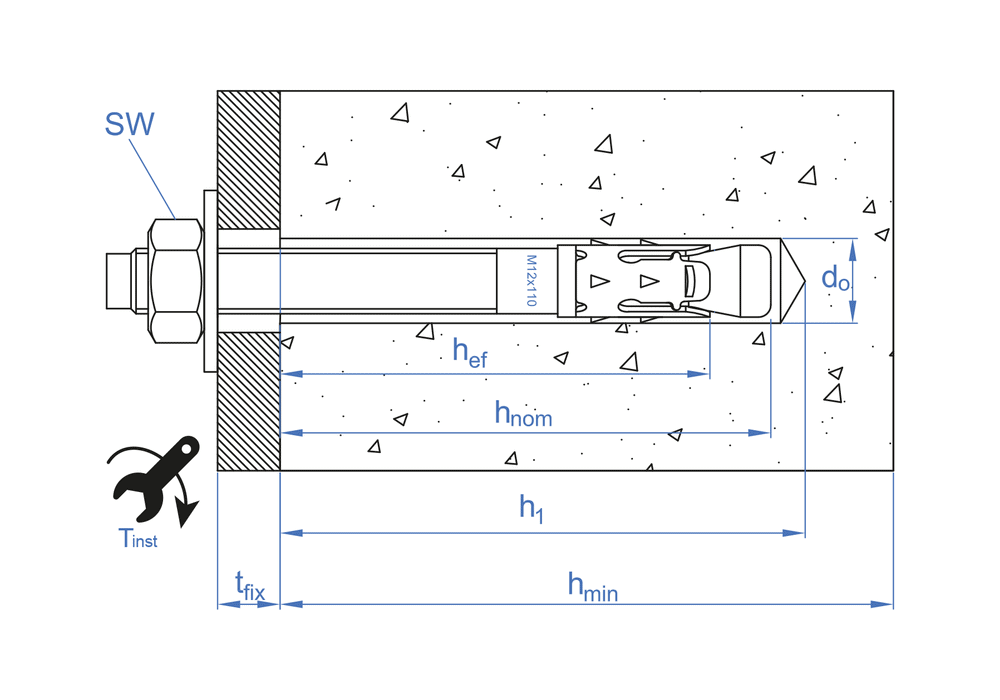

	t_fix- Max. fixture thickness9 SW - Installation key13 d_f - Ø Element to fix9 T_ins - Torque (Nm)15 h_ef - Effective depth48 h_nom - Min. anchor depth55 h₁ - Drill hole depth min.60 d₀ - Ø Drill8 h_min- Min. substrate thickness100 L - Lenght75
M8 x 95 Ø8	29	100	E	100	600
	t_fix- Max. fixture thickness29 SW - Installation key13 d_f - Ø Element to fix9 T_ins - Torque (Nm)15 h_ef - Effective depth48 h_nom - Min. anchor depth55 h₁ - Drill hole depth min.60 d₀ - Ø Drill8 h_min- Min. substrate thickness100 L - Lenght95
M8 x 115 Ø8	49	100	G	100	400
	t_fix- Max. fixture thickness49 SW - Installation key13 d_f - Ø Element to fix9 T_ins - Torque (Nm)15 h_ef - Effective depth48 h_nom - Min. anchor depth55 h₁ - Drill hole depth min.60 d₀ - Ø Drill8 h_min- Min. substrate thickness100 L - Lenght115
M8 x 135 Ø8	69	100	H	50	300
	t_fix- Max. fixture thickness69 SW - Installation key13 d_f - Ø Element to fix9 T_ins - Torque (Nm)15 h_ef - Effective depth48 h_nom - Min. anchor depth55 h₁ - Drill hole depth min.60 d₀ - Ø Drill8 h_min- Min. substrate thickness100 L - Lenght135
M10 x 90 Ø10	10	120	E	100	400
	t_fix- Max. fixture thickness10 SW - Installation key17 d_f - Ø Element to fix12 T_ins - Torque (Nm)30 h_ef - Effective depth60 h_nom - Min. anchor depth68 h₁ - Drill hole depth min.75 d₀ - Ø Drill10 h_min- Min. substrate thickness120 L - Lenght90
M10 x 105 Ø10	25	120	F	50	300
	t_fix- Max. fixture thickness25 SW - Installation key17 d_f - Ø Element to fix12 T_ins - Torque (Nm)30 h_ef - Effective depth60 h_nom - Min. anchor depth68 h₁ - Drill hole depth min.75 d₀ - Ø Drill10 h_min- Min. substrate thickness120 L - Lenght105
M10 x 115 Ø10	35	120	G	50	300
	t_fix- Max. fixture thickness35 SW - Installation key17 d_f - Ø Element to fix12 T_ins - Torque (Nm)30 h_ef - Effective depth60 h_nom - Min. anchor depth68 h₁ - Drill hole depth min.75 d₀ - Ø Drill10 h_min- Min. substrate thickness120 L - Lenght115
M10 x 135 Ø10	55	120	H	50	300
	t_fix- Max. fixture thickness55 SW - Installation key17 d_f - Ø Element to fix12 T_ins - Torque (Nm)30 h_ef - Effective depth60 h_nom - Min. anchor depth68 h₁ - Drill hole depth min.75 d₀ - Ø Drill10 h_min- Min. substrate thickness120 L - Lenght135
M10 x 165 Ø10	85	120	K	50	100
	t_fix- Max. fixture thickness85 SW - Installation key17 d_f - Ø Element to fix12 T_ins - Torque (Nm)30 h_ef - Effective depth60 h_nom - Min. anchor depth68 h₁ - Drill hole depth min.75 d₀ - Ø Drill10 h_min- Min. substrate thickness120 L - Lenght165
M10 x 185 Ø10	105	120	L	50	100
	t_fix- Max. fixture thickness105 SW - Installation key17 d_f - Ø Element to fix12 T_ins - Torque (Nm)30 h_ef - Effective depth60 h_nom - Min. anchor depth68 h₁ - Drill hole depth min.75 d₀ - Ø Drill10 h_min- Min. substrate thickness120 L - Lenght185
M12 x 110 Ø12	14	140	F	50	200
	t_fix- Max. fixture thickness14 SW - Installation key19 d_f - Ø Element to fix14 T_ins - Torque (Nm)60 h_ef - Effective depth70 h_nom - Min. anchor depth80 h₁ - Drill hole depth min.85 d₀ - Ø Drill12 h_min- Min. substrate thickness140 L - Lenght110
M12 x 120 Ø12	24	140	G	50	200
	t_fix- Max. fixture thickness24 SW - Installation key19 d_f - Ø Element to fix14 T_ins - Torque (Nm)60 h_ef - Effective depth70 h_nom - Min. anchor depth80 h₁ - Drill hole depth min.85 d₀ - Ø Drill12 h_min- Min. substrate thickness140 L - Lenght120
M12 x 130 Ø12	34	140	H	50	200
	t_fix- Max. fixture thickness34 SW - Installation key19 d_f - Ø Element to fix14 T_ins - Torque (Nm)60 h_ef - Effective depth70 h_nom - Min. anchor depth80 h₁ - Drill hole depth min.85 d₀ - Ø Drill12 h_min- Min. substrate thickness140 L - Lenght130
M12 x 150 Ø12	54	140	I	50	100
	t_fix- Max. fixture thickness54 SW - Installation key19 d_f - Ø Element to fix14 T_ins - Torque (Nm)60 h_ef - Effective depth70 h_nom - Min. anchor depth80 h₁ - Drill hole depth min.85 d₀ - Ø Drill12 h_min- Min. substrate thickness140 L - Lenght150
M12 x 180 Ø12	84	140	L	50	150
	t_fix- Max. fixture thickness84 SW - Installation key19 d_f - Ø Element to fix14 T_ins - Torque (Nm)60 h_ef - Effective depth70 h_nom - Min. anchor depth80 h₁ - Drill hole depth min.85 d₀ - Ø Drill12 h_min- Min. substrate thickness140 L - Lenght180
M12 x 200 Ø12	104	140	M	50	100
	t_fix- Max. fixture thickness104 SW - Installation key19 d_f - Ø Element to fix14 T_ins - Torque (Nm)60 h_ef - Effective depth70 h_nom - Min. anchor depth80 h₁ - Drill hole depth min.85 d₀ - Ø Drill12 h_min- Min. substrate thickness140 L - Lenght200
M16 x 125 Ø16	8	170	G	50	100
	t_fix- Max. fixture thickness8 SW - Installation key24 d_f - Ø Element to fix18 T_ins - Torque (Nm)100 h_ef - Effective depth85 h_nom - Min. anchor depth97 h₁ - Drill hole depth min.105 d₀ - Ø Drill16 h_min- Min. substrate thickness170 L - Lenght125
M16 x 145 Ø16	28	170	I	25	100
	t_fix- Max. fixture thickness28 SW - Installation key24 d_f - Ø Element to fix18 T_ins - Torque (Nm)100 h_ef - Effective depth85 h_nom - Min. anchor depth97 h₁ - Drill hole depth min.105 d₀ - Ø Drill16 h_min- Min. substrate thickness170 L - Lenght145
M16 x 175 Ø16	58	170	K	25	50
	t_fix- Max. fixture thickness58 SW - Installation key24 d_f - Ø Element to fix18 T_ins - Torque (Nm)100 h_ef - Effective depth85 h_nom - Min. anchor depth97 h₁ - Drill hole depth min.105 d₀ - Ø Drill16 h_min- Min. substrate thickness170 L - Lenght175
M16 x 190 Ø16	73	170	L	25	50
	t_fix- Max. fixture thickness73 SW - Installation key24 d_f - Ø Element to fix18 T_ins - Torque (Nm)100 h_ef - Effective depth85 h_nom - Min. anchor depth97 h₁ - Drill hole depth min.105 d₀ - Ø Drill16 h_min- Min. substrate thickness170 L - Lenght190
M16 x 220 Ø16	103	170	O	20	40
	t_fix- Max. fixture thickness103 SW - Installation key24 d_f - Ø Element to fix18 T_ins - Torque (Nm)100 h_ef - Effective depth85 h_nom - Min. anchor depth97 h₁ - Drill hole depth min.105 d₀ - Ø Drill16 h_min- Min. substrate thickness170 L - Lenght220
M20 x 200 Ø20	62	200	M	20	40
	t_fix- Max. fixture thickness62 SW - Installation key30 d_f - Ø Element to fix22 T_ins - Torque (Nm)200 h_ef - Effective depth100 h_nom - Min. anchor depth114 h₁ - Drill hole depth min.125 d₀ - Ø Drill20 h_min- Min. substrate thickness200 L - Lenght200
M20 x 240 Ø20	102	200	P	15	30
	t_fix- Max. fixture thickness102 SW - Installation key30 d_f - Ø Element to fix22 T_ins - Torque (Nm)200 h_ef - Effective depth100 h_nom - Min. anchor depth114 h₁ - Drill hole depth min.125 d₀ - Ø Drill20 h_min- Min. substrate thickness200 L - Lenght240
M20 x 285 Ø20	147	200	S	10	20
	t_fix- Max. fixture thickness147 SW - Installation key30 d_f - Ø Element to fix22 T_ins - Torque (Nm)200 h_ef - Effective depth100 h_nom - Min. anchor depth114 h₁ - Drill hole depth min.125 d₀ - Ø Drill20 h_min- Min. substrate thickness200 L - Lenght285

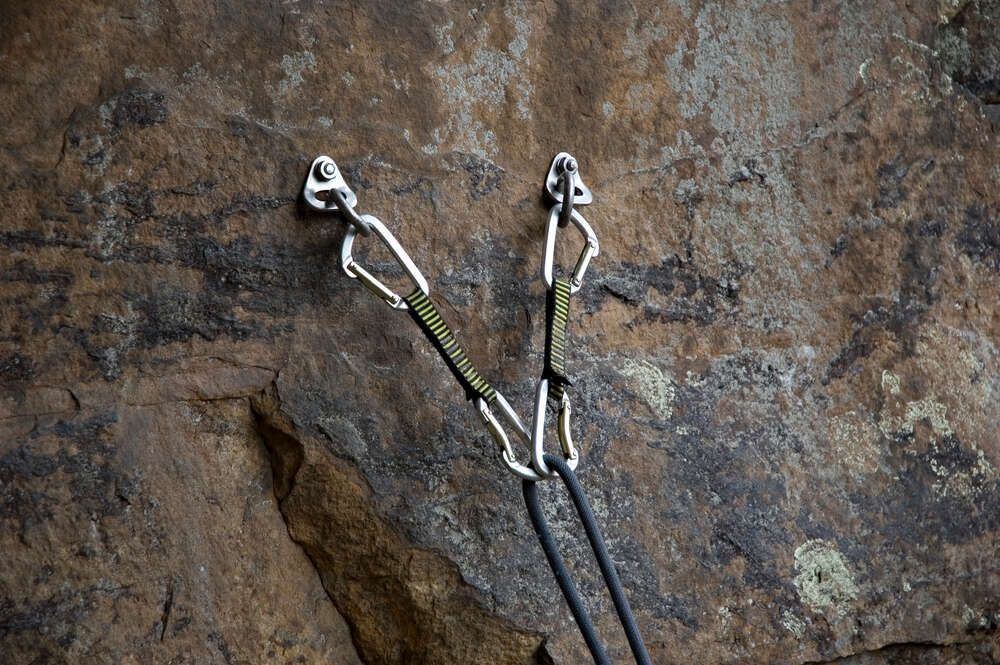

Suitable for climbing equipment in outdoor areas without stress corrosion corrosion cracking problems. SCC (chlorine and sulphur ions).

Fixing of shelves
Steel structures
Protections
Street furniture

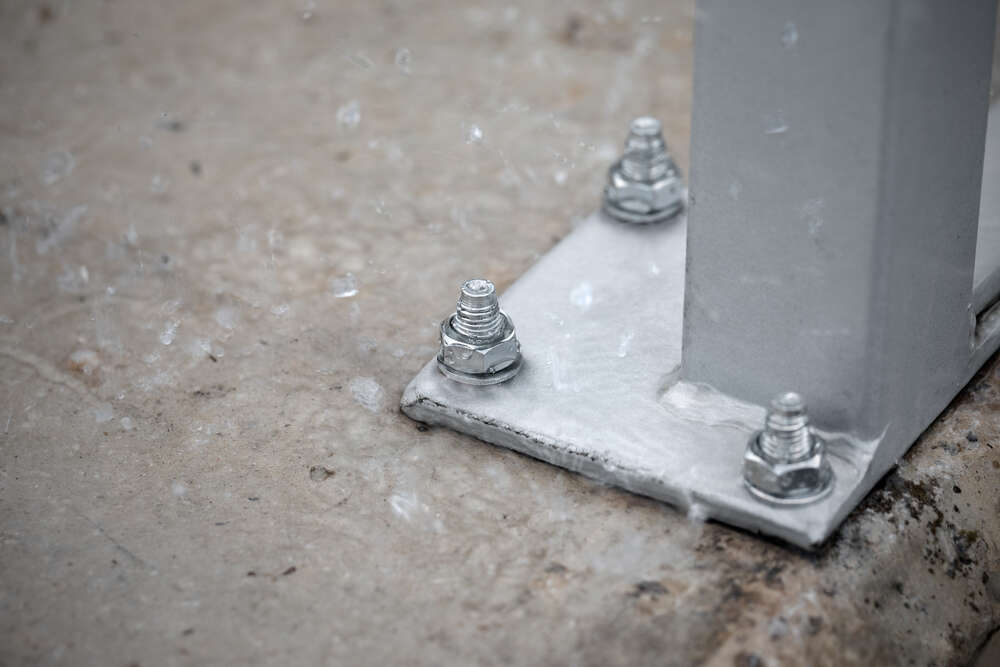

Machinery
Wooden structures
Antennae

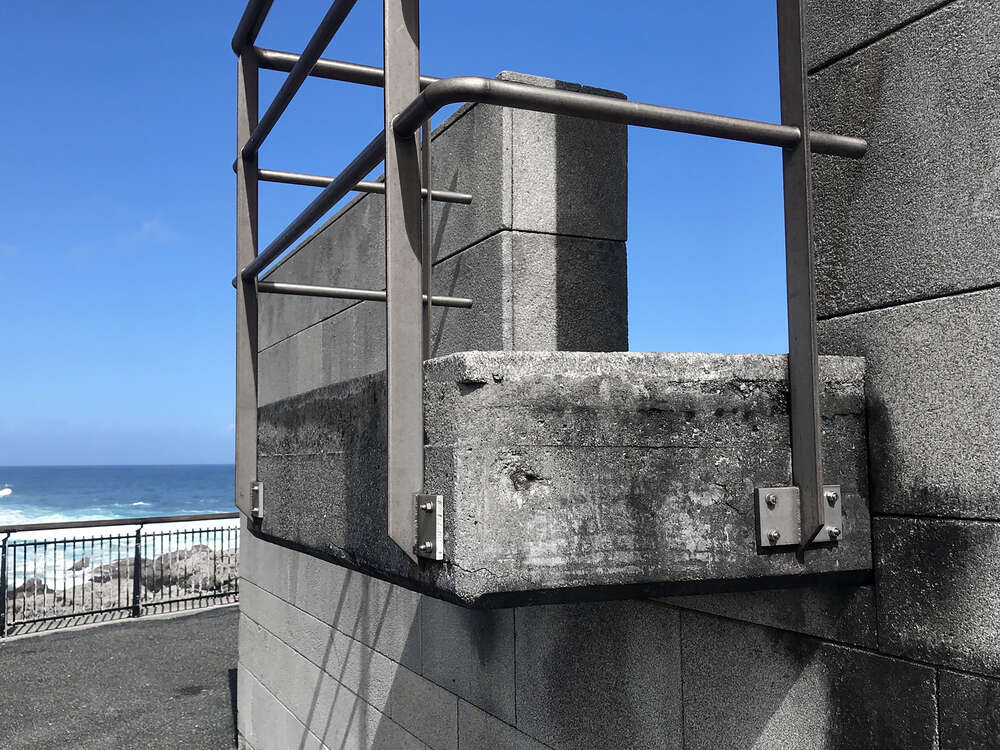

Balcony railings

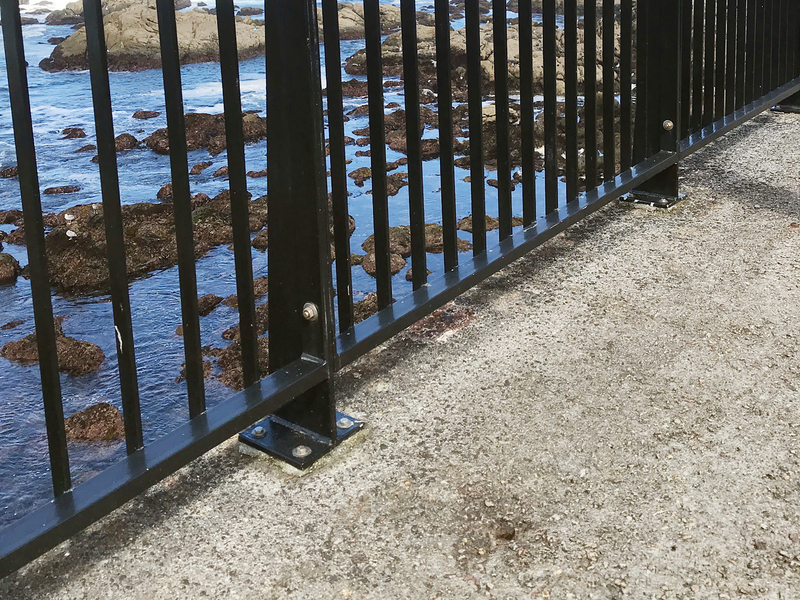

Road railings
Wooden railings
Beach railings
Ceiling lights
False ceilings
Ceilings
