Products / Fixing / Through bolt anchor for heavy loads in uncracked concrete / Opt.7 ETA Assessed. A2 Stainless steel shaft. A2 Stainless steel clip

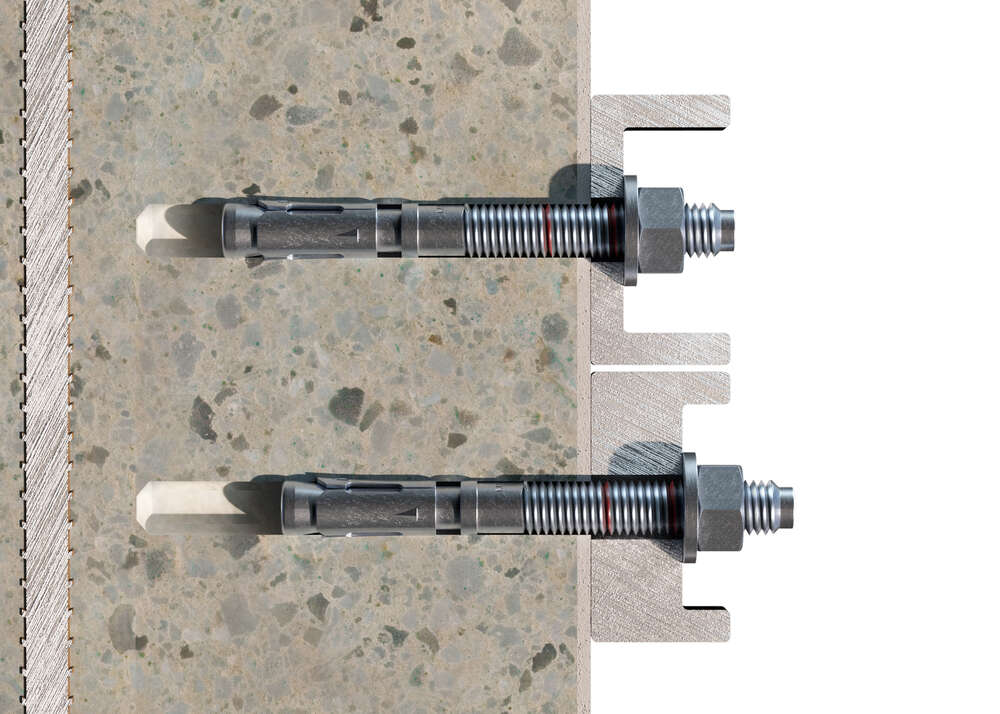

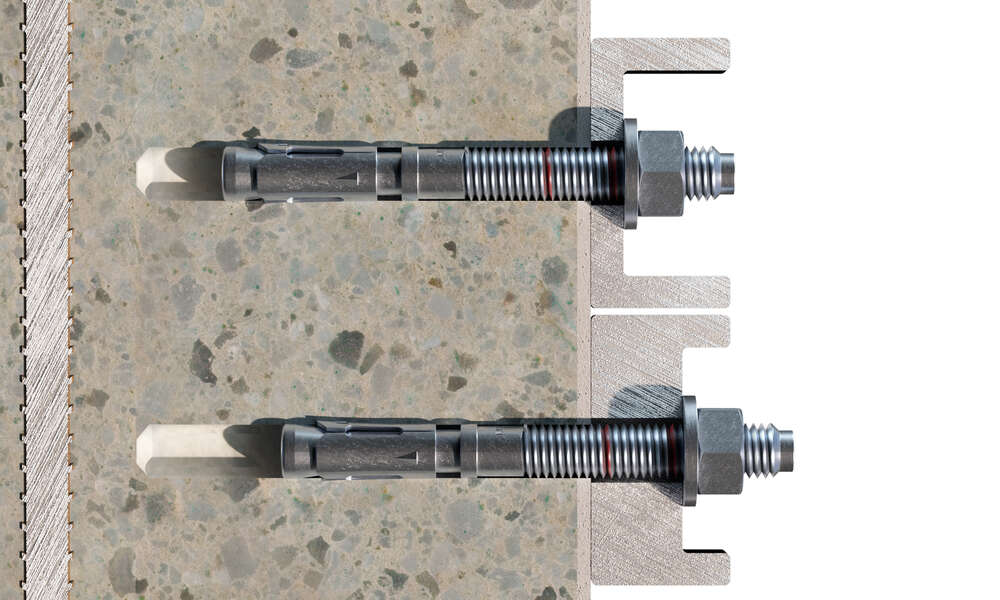

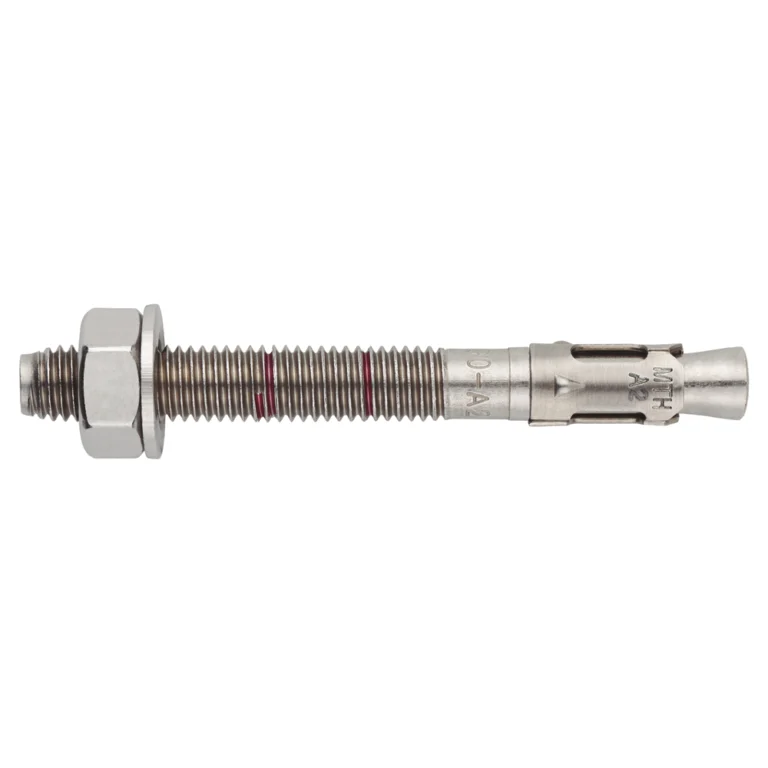

Through bolt anchor for heavy loads in uncracked concrete. Opt.7 ETA Assessed. A2 Stainless steel shaft. A2 Stainless steel clip

ASSESSMENTS AND CERTIFICATES

SIZE	THICKNESS MAX.FIXTURE (mm)	MIN. SUBSTRATE THICKNESS	AXIS LETTER (LENGTH)	Pcs Box	Pcs Masterbox
M6 x 45 Ø6	1	100	A	200	1.200

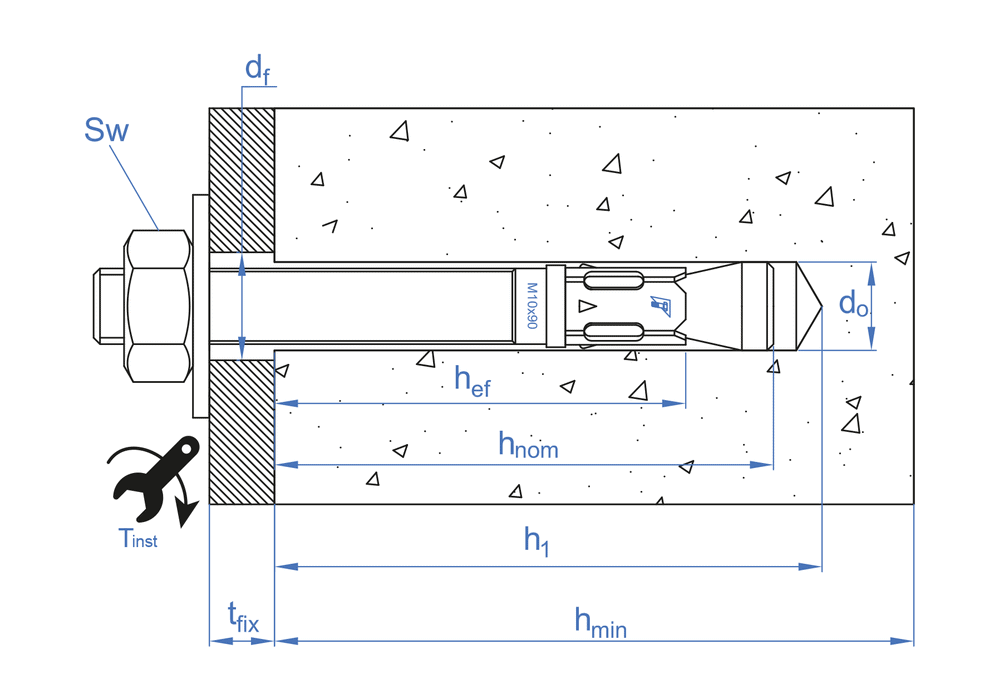

	t_fix- Max. fixture thickness1 SW - Installation key10 d_f - Ø Element to fix7 T_ins - Torque (Nm)7 h_ef - Effective depth25 h_nom - Min. anchor depth35 h₁ - Drill hole depth min.40 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght45
M6 x 60 Ø6	2	100	B	200	1.200
	t_fix- Max. fixture thickness2 SW - Installation key10 d_f - Ø Element to fix7 T_ins - Torque (Nm)7 h_ef - Effective depth40 h_nom - Min. anchor depth50 h₁ - Drill hole depth min.55 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght60
M6 x 80 Ø6	22	100	D	200	1.200
	t_fix- Max. fixture thickness22 SW - Installation key10 d_f - Ø Element to fix7 T_ins - Torque (Nm)7 h_ef - Effective depth40 h_nom - Min. anchor depth50 h₁ - Drill hole depth min.55 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght80
M6 x 120 Ø6	62	100	G	100	600
	t_fix- Max. fixture thickness62 SW - Installation key10 d_f - Ø Element to fix7 T_ins - Torque (Nm)7 h_ef - Effective depth40 h_nom - Min. anchor depth50 h₁ - Drill hole depth min.55 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght120
M6 x 140 Ø6	82	100	I	100	600
	t_fix- Max. fixture thickness82 SW - Installation key10 d_f - Ø Element to fix7 T_ins - Torque (Nm)7 h_ef - Effective depth40 h_nom - Min. anchor depth50 h₁ - Drill hole depth min.55 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght140
M6 x 160 Ø6	102	100	J	100	400
	t_fix- Max. fixture thickness102 SW - Installation key10 d_f - Ø Element to fix7 T_ins - Torque (Nm)7 h_ef - Effective depth40 h_nom - Min. anchor depth50 h₁ - Drill hole depth min.55 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght160
M6 x 170 Ø6	112	100	K	100	400
	t_fix- Max. fixture thickness112 SW - Installation key10 d_f - Ø Element to fix7 T_ins - Torque (Nm)7 h_ef - Effective depth40 h_nom - Min. anchor depth50 h₁ - Drill hole depth min.55 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght170
M6 x 180 Ø6	122	100	L	100	300
	t_fix- Max. fixture thickness122 SW - Installation key10 d_f - Ø Element to fix7 T_ins - Torque (Nm)7 h_ef - Effective depth40 h_nom - Min. anchor depth50 h₁ - Drill hole depth min.55 d₀ - Ø Drill6 h_min- Min. substrate thickness100 L - Lenght180
M8 x 50 Ø8	4	100	A	100	800
	t_fix- Max. fixture thickness4 SW - Installation key13 d_f - Ø Element to fix9 T_ins - Torque (Nm)20 h_ef - Effective depth23 h_nom - Min. anchor depth35 h₁ - Drill hole depth min.40 d₀ - Ø Drill8 h_min- Min. substrate thickness100 L - Lenght50
M8 x 75 Ø8	5	100	C	100	600
	t_fix- Max. fixture thickness5 SW - Installation key13 d_f - Ø Element to fix9 T_ins - Torque (Nm)20 h_ef - Effective depth48 h_nom - Min. anchor depth60 h₁ - Drill hole depth min.65 d₀ - Ø Drill8 h_min- Min. substrate thickness100 L - Lenght75
M8 x 90 Ø8	20	100	E	100	600
	t_fix- Max. fixture thickness20 SW - Installation key13 d_f - Ø Element to fix9 T_ins - Torque (Nm)20 h_ef - Effective depth48 h_nom - Min. anchor depth60 h₁ - Drill hole depth min.65 d₀ - Ø Drill8 h_min- Min. substrate thickness100 L - Lenght90
M8 x 115 Ø8	45	100	G	100	400
	t_fix- Max. fixture thickness45 SW - Installation key13 d_f - Ø Element to fix9 T_ins - Torque (Nm)20 h_ef - Effective depth48 h_nom - Min. anchor depth60 h₁ - Drill hole depth min.65 d₀ - Ø Drill8 h_min- Min. substrate thickness100 L - Lenght115
M10 x 70 Ø10	3	100	C	100	400
	t_fix- Max. fixture thickness3 SW - Installation key17 d_f - Ø Element to fix12 T_ins - Torque (Nm)35 h_ef - Effective depth42 h_nom - Min. anchor depth54 h₁ - Drill hole depth min.60 d₀ - Ø Drill10 h_min- Min. substrate thickness100 L - Lenght70
M10 x 90 Ø10	10	110	E	100	400
	t_fix- Max. fixture thickness10 SW - Installation key17 d_f - Ø Element to fix12 T_ins - Torque (Nm)35 h_ef - Effective depth55 h_nom - Min. anchor depth67 h₁ - Drill hole depth min.75 d₀ - Ø Drill10 h_min- Min. substrate thickness110 L - Lenght90
M10 x 120 Ø10	40	110	G	50	300
	t_fix- Max. fixture thickness40 SW - Installation key17 d_f - Ø Element to fix12 T_ins - Torque (Nm)35 h_ef - Effective depth55 h_nom - Min. anchor depth67 h₁ - Drill hole depth min.75 d₀ - Ø Drill10 h_min- Min. substrate thickness110 L - Lenght120
M10 x 150 Ø10	70	110	I	50	200
	t_fix- Max. fixture thickness70 SW - Installation key17 d_f - Ø Element to fix12 T_ins - Torque (Nm)35 h_ef - Effective depth55 h_nom - Min. anchor depth67 h₁ - Drill hole depth min.75 d₀ - Ø Drill10 h_min- Min. substrate thickness110 L - Lenght150
M12 x 75 Ø12	5	100	C	50	300
	t_fix- Max. fixture thickness5 SW - Installation key19 d_f - Ø Element to fix14 T_ins - Torque (Nm)60 h_ef - Effective depth43 h_nom - Min. anchor depth55 h₁ - Drill hole depth min.60 d₀ - Ø Drill12 h_min- Min. substrate thickness100 L - Lenght75
M12 x 90 Ø12	13	120	D	50	200
	t_fix- Max. fixture thickness13 SW - Installation key19 d_f - Ø Element to fix14 T_ins - Torque (Nm)60 h_ef - Effective depth50 h_nom - Min. anchor depth62 h₁ - Drill hole depth min.70 d₀ - Ø Drill12 h_min- Min. substrate thickness120 L - Lenght90
M12 x 110 Ø12	18	130	F	50	200
	t_fix- Max. fixture thickness18 SW - Installation key19 d_f - Ø Element to fix14 T_ins - Torque (Nm)60 h_ef - Effective depth65 h_nom - Min. anchor depth77 h₁ - Drill hole depth min.85 d₀ - Ø Drill12 h_min- Min. substrate thickness130 L - Lenght110
M12 x 140 Ø12	48	130	I	50	200
	t_fix- Max. fixture thickness48 SW - Installation key19 d_f - Ø Element to fix14 T_ins - Torque (Nm)60 h_ef - Effective depth65 h_nom - Min. anchor depth77 h₁ - Drill hole depth min.85 d₀ - Ø Drill12 h_min- Min. substrate thickness130 L - Lenght140
M16 x 90 Ø16	4	100	D	25	150
	t_fix- Max. fixture thickness4 SW - Installation key24 d_f - Ø Element to fix18 T_ins - Torque (Nm)120 h_ef - Effective depth49 h_nom - Min. anchor depth69 h₁ - Drill hole depth min.75 d₀ - Ø Drill16 h_min- Min. substrate thickness100 L - Lenght90
M16 x 145 Ø16	23	168	I	25	100
	t_fix- Max. fixture thickness23 SW - Installation key24 d_f - Ø Element to fix18 T_ins - Torque (Nm)120 h_ef - Effective depth84 h_nom - Min. anchor depth104 h₁ - Drill hole depth min.110 d₀ - Ø Drill16 h_min- Min. substrate thickness168 L - Lenght145
M16 x 170 Ø16	48	168	K	25	75
	t_fix- Max. fixture thickness48 SW - Installation key24 d_f - Ø Element to fix18 T_ins - Torque (Nm)120 h_ef - Effective depth84 h_nom - Min. anchor depth104 h₁ - Drill hole depth min.110 d₀ - Ø Drill16 h_min- Min. substrate thickness168 L - Lenght170
M20 x 120 Ø20	5	145	G	20	40
	t_fix- Max. fixture thickness5 SW - Installation key30 d_f - Ø Element to fix22 T_ins - Torque (Nm)240 h_ef - Effective depth71 h_nom - Min. anchor depth93 h₁ - Drill hole depth min.105 d₀ - Ø Drill20 h_min- Min. substrate thickness145 L - Lenght120
M20 x 170 Ø20	23	206	K	20	40
	t_fix- Max. fixture thickness23 SW - Installation key30 d_f - Ø Element to fix22 T_ins - Torque (Nm)240 h_ef - Effective depth103 h_nom - Min. anchor depth125 h₁ - Drill hole depth min.135 d₀ - Ø Drill20 h_min- Min. substrate thickness206 L - Lenght170
M20 x 220 Ø20	73	206	O	20	40
	t_fix- Max. fixture thickness73 SW - Installation key30 d_f - Ø Element to fix22 T_ins - Torque (Nm)240 h_ef - Effective depth103 h_nom - Min. anchor depth125 h₁ - Drill hole depth min.135 d₀ - Ø Drill20 h_min- Min. substrate thickness206 L - Lenght220

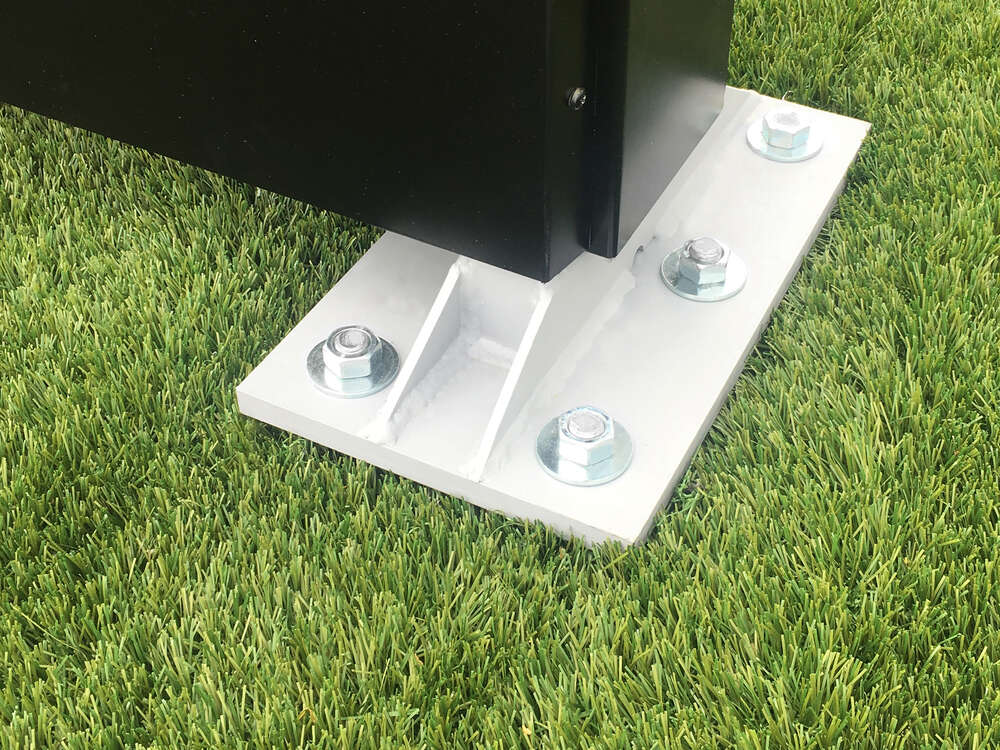

Fixing of shelves
Steel structures
Protections
Street furniture
Machinery
Wooden structures
Antennae

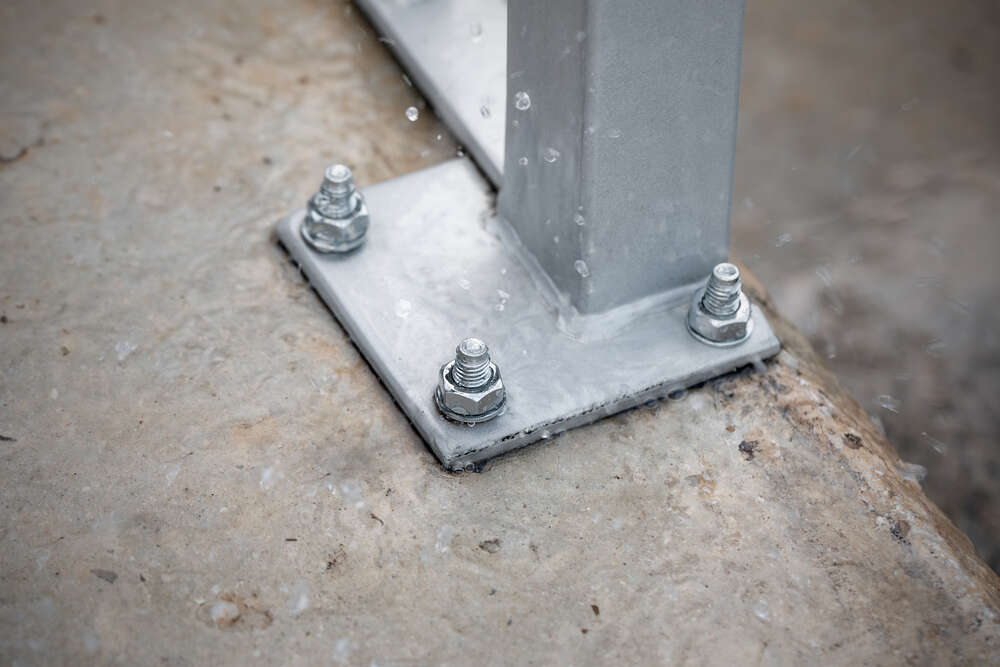

Balcony railings
Road railings
Wooden railings
Beach railings
Ceiling lights
False ceilings
Ceilings
