THE BEST ANCHOR MANUFACTURER IN ASIA

Products / Fixing / Heavy duty anchor for high perfomance in concrete / Opt.1 ETA Assessed. Hexagonal head

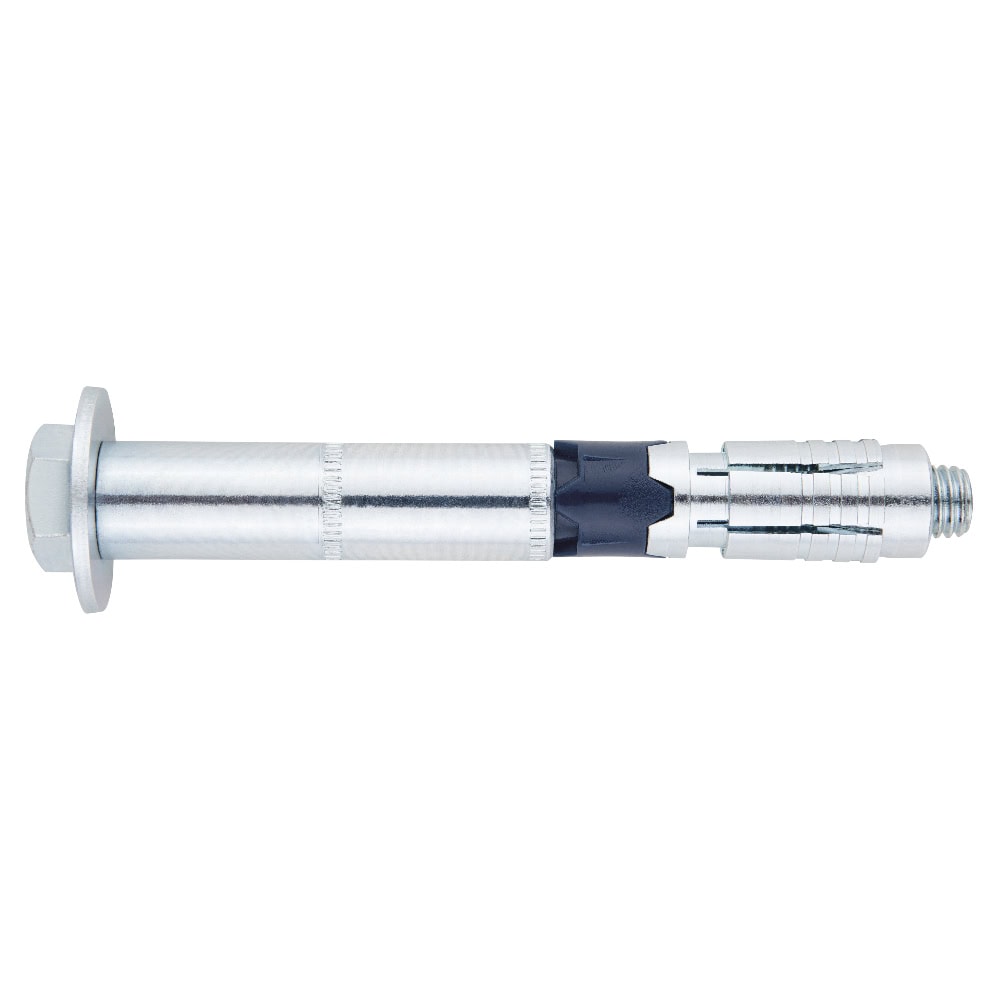

Heavy duty anchor for high perfomance in concrete. Opt.1 ETA Assessed. Hexagonal head

ASSESSMENTS AND CERTIFICATES

SIZE	THICKNESS MAX.FIXTURE (mm)	MIN. SUBSTRATE THICKNESS	Pcs Box	Pcs Masterbox
M6 x 70 Ø10	10	100	50	600
	t_fix- Max. fixture thickness10 SW - Installation key10 d_f - Ø Element to fix12 T_ins - Torque (Nm)15 h_ef - Effective depth50 h_nom - Min. anchor depth59 h₁ - Drill hole depth min.70 d₀ - Ø Drill10 h_min- Min. substrate thickness100 L - Lenght70
M6 x 80 Ø10	20	100	50	600
	t_fix- Max. fixture thickness20 SW - Installation key10 d_f - Ø Element to fix12 T_ins - Torque (Nm)15 h_ef - Effective depth50 h_nom - Min. anchor depth59 h₁ - Drill hole depth min.70 d₀ - Ø Drill10 h_min- Min. substrate thickness100 L - Lenght80
M6 x 100 Ø10	40	100	50	300
	t_fix- Max. fixture thickness40 SW - Installation key10 d_f - Ø Element to fix12 T_ins - Torque (Nm)15 h_ef - Effective depth50 h_nom - Min. anchor depth59 h₁ - Drill hole depth min.70 d₀ - Ø Drill10 h_min- Min. substrate thickness100 L - Lenght100
M6 x 110 Ø10	50	100	25	150
	t_fix- Max. fixture thickness50 SW - Installation key10 d_f - Ø Element to fix12 T_ins - Torque (Nm)15 h_ef - Effective depth50 h_nom - Min. anchor depth59 h₁ - Drill hole depth min.70 d₀ - Ø Drill10 h_min- Min. substrate thickness100 L - Lenght110
M8 x 80 Ø12	5	120	50	300
	t_fix- Max. fixture thickness5 SW - Installation key13 d_f - Ø Element to fix14 T_ins - Torque (Nm)30 h_ef - Effective depth60 h_nom - Min. anchor depth72 h₁ - Drill hole depth min.85 d₀ - Ø Drill12 h_min- Min. substrate thickness120 L - Lenght80
M8 x 90 Ø12	15	120	50	200
	t_fix- Max. fixture thickness15 SW - Installation key13 d_f - Ø Element to fix14 T_ins - Torque (Nm)30 h_ef - Effective depth60 h_nom - Min. anchor depth72 h₁ - Drill hole depth min.85 d₀ - Ø Drill12 h_min- Min. substrate thickness120 L - Lenght90
M8 x 100 Ø12	25	120	50	200
	t_fix- Max. fixture thickness25 SW - Installation key13 d_f - Ø Element to fix14 T_ins - Torque (Nm)30 h_ef - Effective depth60 h_nom - Min. anchor depth72 h₁ - Drill hole depth min.85 d₀ - Ø Drill12 h_min- Min. substrate thickness120 L - Lenght100
M8 x 120 Ø12	45	120	25	200
	t_fix- Max. fixture thickness45 SW - Installation key13 d_f - Ø Element to fix14 T_ins - Torque (Nm)30 h_ef - Effective depth60 h_nom - Min. anchor depth72 h₁ - Drill hole depth min.85 d₀ - Ø Drill12 h_min- Min. substrate thickness120 L - Lenght120
M10 x 100 Ø16	15	140	25	150
	t_fix- Max. fixture thickness15 SW - Installation key17 d_f - Ø Element to fix18 T_ins - Torque (Nm)50 h_ef - Effective depth70 h_nom - Min. anchor depth83 h₁ - Drill hole depth min.95 d₀ - Ø Drill16 h_min- Min. substrate thickness140 L - Lenght100
M10 x 120 Ø16	35	140	25	100
	t_fix- Max. fixture thickness35 SW - Installation key17 d_f - Ø Element to fix18 T_ins - Torque (Nm)50 h_ef - Effective depth70 h_nom - Min. anchor depth83 h₁ - Drill hole depth min.95 d₀ - Ø Drill16 h_min- Min. substrate thickness140 L - Lenght120
M10 x 140 Ø16	55	140	20	60
	t_fix- Max. fixture thickness55 SW - Installation key17 d_f - Ø Element to fix18 T_ins - Torque (Nm)50 h_ef - Effective depth70 h_nom - Min. anchor depth83 h₁ - Drill hole depth min.95 d₀ - Ø Drill16 h_min- Min. substrate thickness140 L - Lenght140
M10 x 160 Ø16	75	140	20	60
	t_fix- Max. fixture thickness75 SW - Installation key17 d_f - Ø Element to fix18 T_ins - Torque (Nm)50 h_ef - Effective depth70 h_nom - Min. anchor depth83 h₁ - Drill hole depth min.95 d₀ - Ø Drill16 h_min- Min. substrate thickness140 L - Lenght160
M12 x 110 Ø18	10	170	20	80
	t_fix- Max. fixture thickness10 SW - Installation key19 d_f - Ø Element to fix20 T_ins - Torque (Nm)80 h_ef - Effective depth85 h_nom - Min. anchor depth97 h₁ - Drill hole depth min.110 d₀ - Ø Drill18 h_min- Min. substrate thickness170 L - Lenght110
M12 x 120 Ø18	20	170	20	80
	t_fix- Max. fixture thickness20 SW - Installation key19 d_f - Ø Element to fix20 T_ins - Torque (Nm)80 h_ef - Effective depth85 h_nom - Min. anchor depth97 h₁ - Drill hole depth min.110 d₀ - Ø Drill18 h_min- Min. substrate thickness170 L - Lenght120
M12 x 140 Ø18	40	170	20	80
	t_fix- Max. fixture thickness40 SW - Installation key19 d_f - Ø Element to fix20 T_ins - Torque (Nm)80 h_ef - Effective depth85 h_nom - Min. anchor depth97 h₁ - Drill hole depth min.110 d₀ - Ø Drill18 h_min- Min. substrate thickness170 L - Lenght140
M12 x 150 Ø18	50	170	20	80
	t_fix- Max. fixture thickness50 SW - Installation key19 d_f - Ø Element to fix20 T_ins - Torque (Nm)80 h_ef - Effective depth85 h_nom - Min. anchor depth97 h₁ - Drill hole depth min.110 d₀ - Ø Drill18 h_min- Min. substrate thickness170 L - Lenght150
M12 x 170 Ø18	70	170	15	45
	t_fix- Max. fixture thickness70 SW - Installation key19 d_f - Ø Element to fix20 T_ins - Torque (Nm)80 h_ef - Effective depth85 h_nom - Min. anchor depth97 h₁ - Drill hole depth min.110 d₀ - Ø Drill18 h_min- Min. substrate thickness170 L - Lenght170
M12 x 200 Ø18	100	170	15	30
	t_fix- Max. fixture thickness100 SW - Installation key19 d_f - Ø Element to fix20 T_ins - Torque (Nm)80 h_ef - Effective depth85 h_nom - Min. anchor depth97 h₁ - Drill hole depth min.110 d₀ - Ø Drill18 h_min- Min. substrate thickness170 L - Lenght200
M16 x 140 Ø24	20	200	10	40
	t_fix- Max. fixture thickness20 SW - Installation key24 d_f - Ø Element to fix26 T_ins - Torque (Nm)160 h_ef - Effective depth100 h_nom - Min. anchor depth117 h₁ - Drill hole depth min.130 d₀ - Ø Drill24 h_min- Min. substrate thickness200 L - Lenght140
M16 x 170 Ø24	50	200	10	30
	t_fix- Max. fixture thickness50 SW - Installation key24 d_f - Ø Element to fix26 T_ins - Torque (Nm)160 h_ef - Effective depth100 h_nom - Min. anchor depth117 h₁ - Drill hole depth min.130 d₀ - Ø Drill24 h_min- Min. substrate thickness200 L - Lenght170
M16 x 200 Ø24	80	200	10	20
	t_fix- Max. fixture thickness80 SW - Installation key24 d_f - Ø Element to fix26 T_ins - Torque (Nm)160 h_ef - Effective depth100 h_nom - Min. anchor depth117 h₁ - Drill hole depth min.130 d₀ - Ø Drill24 h_min- Min. substrate thickness200 L - Lenght200
M16 x 220 Ø24	100	200	10	20
	t_fix- Max. fixture thickness100 SW - Installation key24 d_f - Ø Element to fix26 T_ins - Torque (Nm)160 h_ef - Effective depth100 h_nom - Min. anchor depth117 h₁ - Drill hole depth min.130 d₀ - Ø Drill24 h_min- Min. substrate thickness200 L - Lenght220
M20 x 170 Ø28	20	250	10	20
	t_fix- Max. fixture thickness20 SW - Installation key30 d_f - Ø Element to fix31 T_ins - Torque (Nm)240 h_ef - Effective depth125 h_nom - Min. anchor depth146 h₁ - Drill hole depth min.160 d₀ - Ø Drill28 h_min- Min. substrate thickness250 L - Lenght170
M20 x 200 Ø28	50	250	10	20
	t_fix- Max. fixture thickness50 SW - Installation key30 d_f - Ø Element to fix31 T_ins - Torque (Nm)240 h_ef - Effective depth125 h_nom - Min. anchor depth146 h₁ - Drill hole depth min.160 d₀ - Ø Drill28 h_min- Min. substrate thickness250 L - Lenght200
M20 x 240 Ø28	90	250	5	10
	t_fix- Max. fixture thickness90 SW - Installation key30 d_f - Ø Element to fix31 T_ins - Torque (Nm)240 h_ef - Effective depth125 h_nom - Min. anchor depth146 h₁ - Drill hole depth min.160 d₀ - Ø Drill28 h_min- Min. substrate thickness250 L - Lenght240
