Products / Fixing / Heavy duty anchor for high perfomance in concrete / Opt.1 ETA Assessed. Projecting bolt

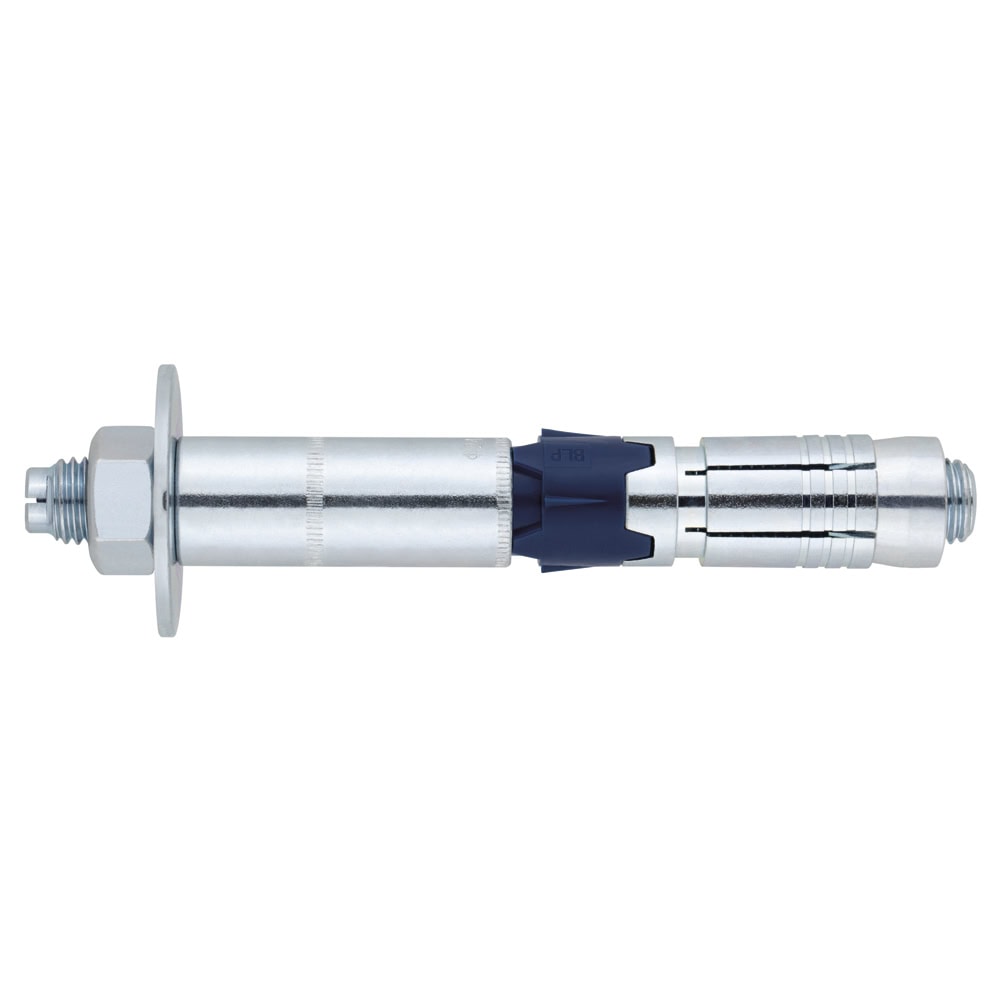

Heavy duty anchor for high perfomance in concrete. Opt.1 ETA Assessed. Projecting bolt

ASSESSMENTS AND CERTIFICATES

SIZETHICKNESS MAX.FIXTURE (mm)MIN. SUBSTRATE THICKNESSAXIS LETTER (LENGTH)Pcs BoxPcs MasterboxTechnical Info.
M8 x 95 Ø122012050200
  • tfix - Max. fixture thickness20
  • SW - Installation key13
  • df - Ø Element to fix14
  • Tins - Torque (Nm)30
  • hef - Effective depth60
  • hnom - Min. anchor depth72
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness120
  • L - Lenght95
M8 x 155 Ø128012025100
  • tfix - Max. fixture thickness80
  • SW - Installation key13
  • df - Ø Element to fix14
  • Tins - Torque (Nm)30
  • hef - Effective depth60
  • hnom - Min. anchor depth72
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness120
  • L - Lenght155
M10 x 125 Ø164014025100
  • tfix - Max. fixture thickness40
  • SW - Installation key17
  • df - Ø Element to fix18
  • Tins - Torque (Nm)50
  • hef - Effective depth70
  • hnom - Min. anchor depth83
  • h1 - Drill hole depth min.95
  • d0 - Ø Drill16
  • hmin - Min. substrate thickness140
  • L - Lenght125
M10 x 160 Ø16751402060
  • tfix - Max. fixture thickness75
  • SW - Installation key17
  • df - Ø Element to fix18
  • Tins - Torque (Nm)50
  • hef - Effective depth70
  • hnom - Min. anchor depth83
  • h1 - Drill hole depth min.95
  • d0 - Ø Drill16
  • hmin - Min. substrate thickness140
  • L - Lenght160
M10 x 245 Ø161601401020
  • tfix - Max. fixture thickness160
  • SW - Installation key17
  • df - Ø Element to fix18
  • Tins - Torque (Nm)50
  • hef - Effective depth70
  • hnom - Min. anchor depth83
  • h1 - Drill hole depth min.95
  • d0 - Ø Drill16
  • hmin - Min. substrate thickness140
  • L - Lenght245
M12 x 150 Ø18501702040
  • tfix - Max. fixture thickness50
  • SW - Installation key19
  • df - Ø Element to fix20
  • Tins - Torque (Nm)80
  • hef - Effective depth85
  • hnom - Min. anchor depth97
  • h1 - Drill hole depth min.110
  • d0 - Ø Drill18
  • hmin - Min. substrate thickness170
  • L - Lenght150
M12 x 170 Ø18701701545
  • tfix - Max. fixture thickness70
  • SW - Installation key19
  • df - Ø Element to fix20
  • Tins - Torque (Nm)80
  • hef - Effective depth85
  • hnom - Min. anchor depth97
  • h1 - Drill hole depth min.110
  • d0 - Ø Drill18
  • hmin - Min. substrate thickness170
  • L - Lenght170
M12 x 260 Ø18160170510
  • tfix - Max. fixture thickness160
  • SW - Installation key19
  • df - Ø Element to fix20
  • Tins - Torque (Nm)80
  • hef - Effective depth85
  • hnom - Min. anchor depth97
  • h1 - Drill hole depth min.110
  • d0 - Ø Drill18
  • hmin - Min. substrate thickness170
  • L - Lenght260
M16 x 145 Ø24252001040
  • tfix - Max. fixture thickness25
  • SW - Installation key24
  • df - Ø Element to fix26
  • Tins - Torque (Nm)160
  • hef - Effective depth100
  • hnom - Min. anchor depth117
  • h1 - Drill hole depth min.130
  • d0 - Ø Drill24
  • hmin - Min. substrate thickness200
  • L - Lenght145
M16 x 170 Ø24502001030
  • tfix - Max. fixture thickness50
  • SW - Installation key24
  • df - Ø Element to fix26
  • Tins - Torque (Nm)160
  • hef - Effective depth100
  • hnom - Min. anchor depth117
  • h1 - Drill hole depth min.130
  • d0 - Ø Drill24
  • hmin - Min. substrate thickness200
  • L - Lenght170
M16 x 200 Ø24802001020
  • tfix - Max. fixture thickness80
  • SW - Installation key24
  • df - Ø Element to fix26
  • Tins - Torque (Nm)160
  • hef - Effective depth100
  • hnom - Min. anchor depth117
  • h1 - Drill hole depth min.130
  • d0 - Ø Drill24
  • hmin - Min. substrate thickness200
  • L - Lenght200
M16 x 280 Ø24160200510
  • tfix - Max. fixture thickness160
  • SW - Installation key24
  • df - Ø Element to fix26
  • Tins - Torque (Nm)160
  • hef - Effective depth100
  • hnom - Min. anchor depth117
  • h1 - Drill hole depth min.130
  • d0 - Ø Drill24
  • hmin - Min. substrate thickness200
  • L - Lenght280
M20 x 210 Ø2860250510
  • tfix - Max. fixture thickness60
  • SW - Installation key30
  • df - Ø Element to fix31
  • Tins - Torque (Nm)240
  • hef - Effective depth125
  • hnom - Min. anchor depth146
  • h1 - Drill hole depth min.160
  • d0 - Ø Drill28
  • hmin - Min. substrate thickness250
  • L - Lenght210
M20 x 230 Ø2880250510
  • tfix - Max. fixture thickness80
  • SW - Installation key30
  • df - Ø Element to fix31
  • Tins - Torque (Nm)240
  • hef - Effective depth125
  • hnom - Min. anchor depth146
  • h1 - Drill hole depth min.160
  • d0 - Ø Drill28
  • hmin - Min. substrate thickness250
  • L - Lenght230
M20 x 310 Ø28160250510
  • tfix - Max. fixture thickness160
  • SW - Installation key30
  • df - Ø Element to fix31
  • Tins - Torque (Nm)240
  • hef - Effective depth125
  • hnom - Min. anchor depth146
  • h1 - Drill hole depth min.160
  • d0 - Ø Drill28
  • hmin - Min. substrate thickness250
  • L - Lenght310
