Products / Fixing / Through bolt anchor for heavy loads in cracked & uncracked concrete / Opt.1 ETA Assessed. ATLANTIS C4-M shaft. Stainless clip

Through bolt anchor for heavy loads in cracked & uncracked concrete. Opt.1 ETA Assessed. ATLANTIS C4-M shaft. Stainless clip

ASSESSMENTS AND CERTIFICATES

TDDU1BI14666 ETA CU 12 0397 ETA CU 12 0397 SZ4
ETA CU 12-0397
EKOU2BI14669 HO FUEGO Resistente al fuego SZ4
Fire restistant
EKOU10BI14673 HO SEISMIC C1 SEISMIC C1 SZ4
SEISMIC C1
EKOU11BI14671 HO SEISMIC C1 C2 SEISMIC C1 C2 SZ4
SEISMIC C1&C2
EKOU17BI9348 HO CE 12 CE 2012 SZ7
CE 2012
EKOU48BI14672 HO VDS VDS SZ4
VDS
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT
MTP-AT

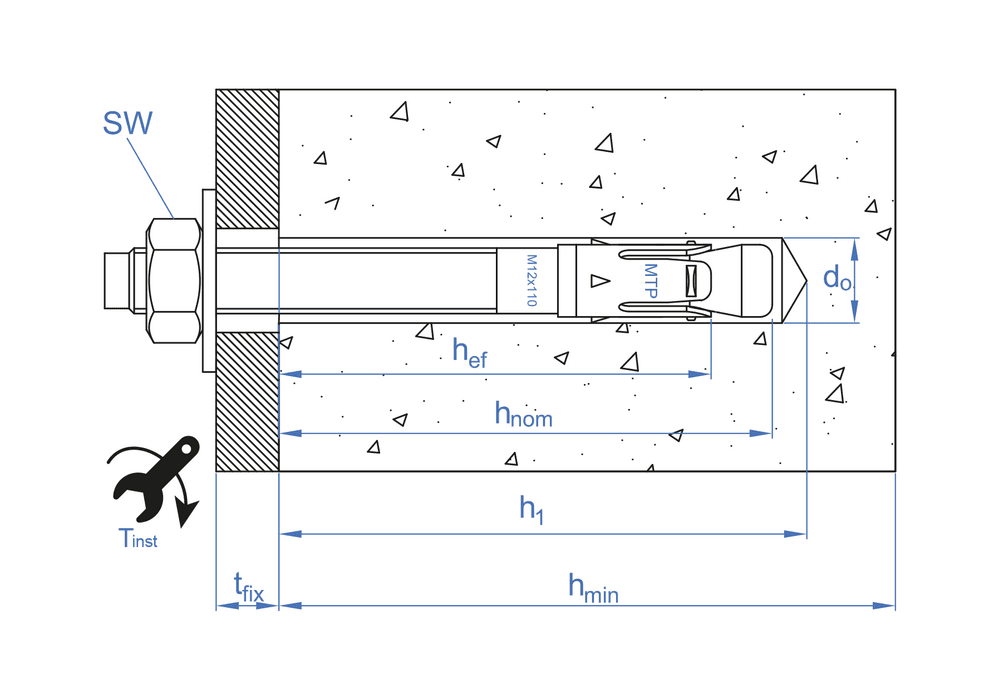

SizeTHICKNESS MAX.FIXTURE [mm]MIN. SUBSTRATE THICKNESSAXIS LETTER (LENGTH)Min. Order Qty.Pcs. BoxPcs. MasterboxTechnical Info.
M8 x 75 Ø89100C0100600
  • tfix - Max. fixture thickness9
  • SW - Installation key13
  • df - Ø Element to fix9
  • Tins - Torque (Nm)20
  • hef - Effective depth48
  • hnom - Min. anchor depth55
  • h1 - Drill hole depth min.60
  • d0 - Ø Drill8
  • hmin - Min. substrate thickness100
  • L - Lenght75
M8 x 95 Ø829100E0100600
  • tfix - Max. fixture thickness29
  • SW - Installation key13
  • df - Ø Element to fix9
  • Tins - Torque (Nm)20
  • hef - Effective depth48
  • hnom - Min. anchor depth55
  • h1 - Drill hole depth min.60
  • d0 - Ø Drill8
  • hmin - Min. substrate thickness100
  • L - Lenght95
M8 x 115 Ø849100G0100400
  • tfix - Max. fixture thickness49
  • SW - Installation key13
  • df - Ø Element to fix9
  • Tins - Torque (Nm)20
  • hef - Effective depth48
  • hnom - Min. anchor depth55
  • h1 - Drill hole depth min.60
  • d0 - Ø Drill8
  • hmin - Min. substrate thickness100
  • L - Lenght115
M10 x 90 Ø1010120E0100400
  • tfix - Max. fixture thickness10
  • SW - Installation key17
  • df - Ø Element to fix12
  • Tins - Torque (Nm)40
  • hef - Effective depth60
  • hnom - Min. anchor depth68
  • h1 - Drill hole depth min.75
  • d0 - Ø Drill10
  • hmin - Min. substrate thickness120
  • L - Lenght90
M10 x 105 Ø1025120F050300
  • tfix - Max. fixture thickness25
  • SW - Installation key17
  • df - Ø Element to fix12
  • Tins - Torque (Nm)40
  • hef - Effective depth60
  • hnom - Min. anchor depth68
  • h1 - Drill hole depth min.75
  • d0 - Ø Drill10
  • hmin - Min. substrate thickness120
  • L - Lenght105
M10 x 115 Ø1035120G050200
  • tfix - Max. fixture thickness35
  • SW - Installation key17
  • df - Ø Element to fix12
  • Tins - Torque (Nm)40
  • hef - Effective depth60
  • hnom - Min. anchor depth68
  • h1 - Drill hole depth min.75
  • d0 - Ø Drill10
  • hmin - Min. substrate thickness120
  • L - Lenght115
M10 x 135 Ø1055120H050200
  • tfix - Max. fixture thickness55
  • SW - Installation key17
  • df - Ø Element to fix12
  • Tins - Torque (Nm)40
  • hef - Effective depth60
  • hnom - Min. anchor depth68
  • h1 - Drill hole depth min.75
  • d0 - Ø Drill10
  • hmin - Min. substrate thickness120
  • L - Lenght135
M10 x 165 Ø1085120K050200
  • tfix - Max. fixture thickness85
  • SW - Installation key17
  • df - Ø Element to fix12
  • Tins - Torque (Nm)40
  • hef - Effective depth60
  • hnom - Min. anchor depth68
  • h1 - Drill hole depth min.75
  • d0 - Ø Drill10
  • hmin - Min. substrate thickness120
  • L - Lenght165
M10 x 185 Ø10105120L050150
  • tfix - Max. fixture thickness105
  • SW - Installation key17
  • df - Ø Element to fix12
  • Tins - Torque (Nm)40
  • hef - Effective depth60
  • hnom - Min. anchor depth68
  • h1 - Drill hole depth min.75
  • d0 - Ø Drill10
  • hmin - Min. substrate thickness120
  • L - Lenght185
M12 x 100 Ø124140E050200
  • tfix - Max. fixture thickness4
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght100
M12 x 110 Ø1214140F050200
  • tfix - Max. fixture thickness14
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght110
M12 x 120 Ø1224140G050200
  • tfix - Max. fixture thickness24
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght120
M12 x 130 Ø1234140H050200
  • tfix - Max. fixture thickness34
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght130
M12 x 150 Ø1254140I050100
  • tfix - Max. fixture thickness54
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght150
M12 x 180 Ø1284140L050150
  • tfix - Max. fixture thickness84
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght180
M12 x 200 Ø12104140M050150
  • tfix - Max. fixture thickness104
  • SW - Installation key19
  • df - Ø Element to fix14
  • Tins - Torque (Nm)60
  • hef - Effective depth70
  • hnom - Min. anchor depth80
  • h1 - Drill hole depth min.85
  • d0 - Ø Drill12
  • hmin - Min. substrate thickness140
  • L - Lenght200
M16 x 145 Ø1628170I025100
  • tfix - Max. fixture thickness28
  • SW - Installation key24
  • df - Ø Element to fix18
  • Tins - Torque (Nm)100
  • hef - Effective depth85
  • hnom - Min. anchor depth97
  • h1 - Drill hole depth min.105
  • d0 - Ø Drill16
  • hmin - Min. substrate thickness170
  • L - Lenght145
M16 x 175 Ø1658170K02550
  • tfix - Max. fixture thickness58
  • SW - Installation key24
  • df - Ø Element to fix18
  • Tins - Torque (Nm)100
  • hef - Effective depth85
  • hnom - Min. anchor depth97
  • h1 - Drill hole depth min.105
  • d0 - Ø Drill16
  • hmin - Min. substrate thickness170
  • L - Lenght175
M16 x 220 Ø16103170O02550
  • tfix - Max. fixture thickness103
  • SW - Installation key24
  • df - Ø Element to fix18
  • Tins - Torque (Nm)100
  • hef - Effective depth85
  • hnom - Min. anchor depth97
  • h1 - Drill hole depth min.105
  • d0 - Ø Drill16
  • hmin - Min. substrate thickness170
  • L - Lenght220
M20 x 170 Ø2032200K02040
  • tfix - Max. fixture thickness32
  • SW - Installation key30
  • df - Ø Element to fix22
  • Tins - Torque (Nm)200
  • hef - Effective depth100
  • hnom - Min. anchor depth114
  • h1 - Drill hole depth min.125
  • d0 - Ø Drill20
  • hmin - Min. substrate thickness200
  • L - Lenght170
M20 x 200 Ø2062200N02040
  • tfix - Max. fixture thickness62
  • SW - Installation key30
  • df - Ø Element to fix22
  • Tins - Torque (Nm)200
  • hef - Effective depth100
  • hnom - Min. anchor depth114
  • h1 - Drill hole depth min.125
  • d0 - Ø Drill20
  • hmin - Min. substrate thickness200
  • L - Lenght200
  • [HIGH-LOAD ANCHOR] Male anchor for securing high-load elements in materials such as cracked and non-cracked concrete. It allows for the secure fastening of structural and non-structural elements with maximum reliability.
  • [HIGHLY VERSATILE ANCHOR BOLT] It can be used in the installation of structures such as overhead power lines, elevators, bridges, street furniture, and safety barriers, among others.
  • [STEEL SHAFT WITH ATLANTIS C4-M COATING AND STAINLESS STEEL CLIP] The anchor shaft is made of steel with an ATLANTIS C4-M coating, and the clip is made of A4 stainless steel—both highly corrosion-resistant materials.

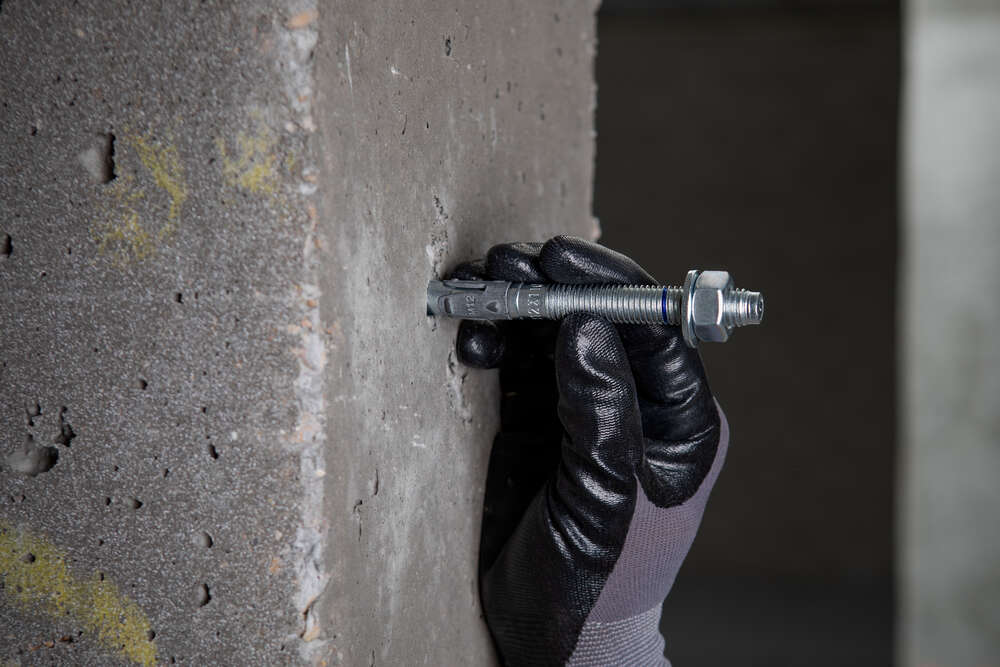

PR2187BI15724 CP MTP AT MTP AT SZ4

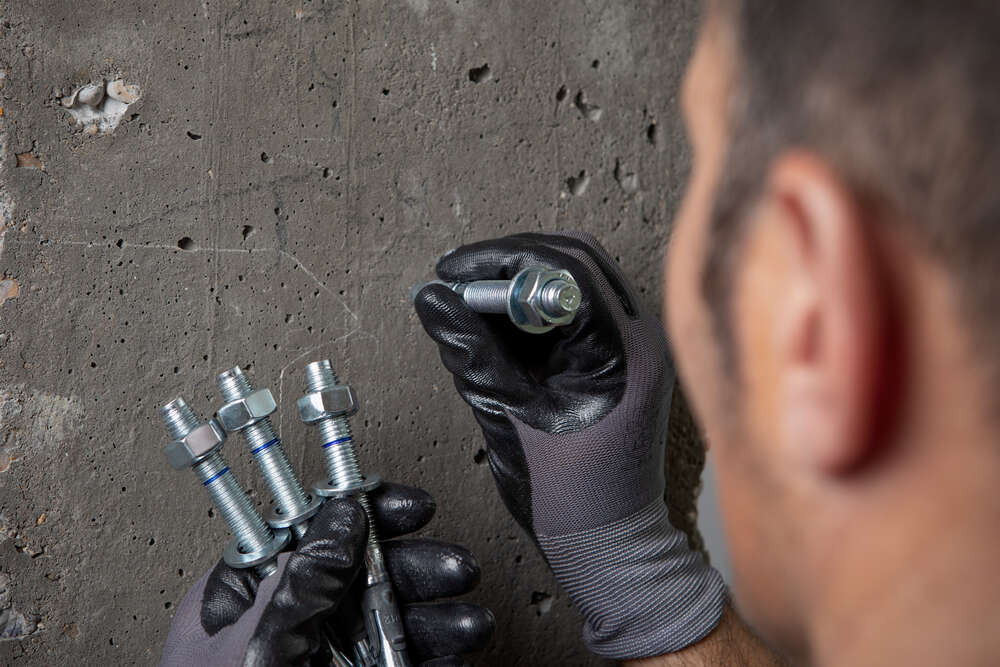

PR2187BI15725 CP MTP AT MTP AT SZ4

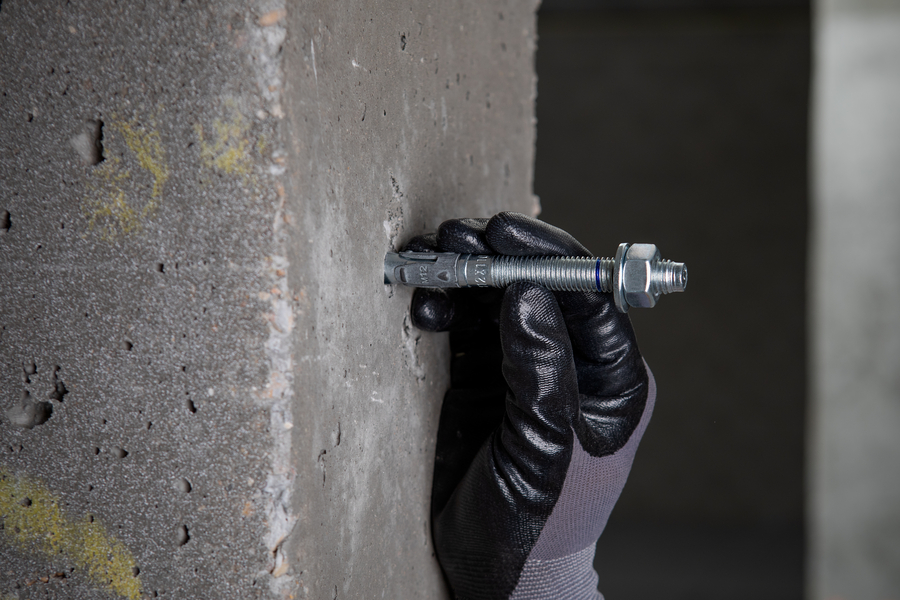

PR2187BI15726 CP MTP AT MTP AT SZ4
260566
